Σπίτι > ΠΡΟΪΟΝΤΑ > Οπτικά παράθυρα σαπφείρου > ζαφείρινο πρίσμα ζαφείρινο οπτικό φακό C-άξονα τετραγωνικό πρίσμα AR Coat

ζαφείρινο πρίσμα ζαφείρινο οπτικό φακό C-άξονα τετραγωνικό πρίσμα AR Coat

Λεπτομέρειες προϊόντων

Τόπος καταγωγής: Κίνα

Μάρκα: ZMSH

Αριθμό μοντέλου: Πρίσμα SAPHIRE

Όροι πληρωμής και αποστολής

Χρόνος παράδοσης: 2-4weeks

Όροι πληρωμής: Τ/Τ

Πάρτε την καλύτερη τιμή
Επισημαίνω:

Πρίσμα ζαφείρι του AR Coat

,

Πρίσμα ζαφείριου με άξονα C

,

Τετράγωνο πρίσμα με άξονα C

Πεδίο μεταφοράς:
00,15 έως 5,5 μm
Δείκτης διάθλασης:
Αριθμός 1.75449· Ne 1,74663 @ 1,06 μm
Απώλεια αντανάκλασης:
14% σε 1,06 μm
Συντελεστής απορρόφησης:
0.3 x 10-3 cm-1 @ 2,4 μm
Πύργος Ρεστστράχλεν:
13.5 μm
dn/dT:
13.1 x 10-6 @ 0,546 μm
dn/dμ = 0:
1.5 μm
Σημείο τήξης:
2040°C
Θερμική αγωγιμότητα:
27.21 W m-1 K-1 @300K
Θερμική επέκταση:
5.6 (παράγραφος) & 5.0 (perp) x 10-6 /K *
Πεδίο μεταφοράς:
00,15 έως 5,5 μm
Δείκτης διάθλασης:
Αριθμός 1.75449· Ne 1,74663 @ 1,06 μm
Απώλεια αντανάκλασης:
14% σε 1,06 μm
Συντελεστής απορρόφησης:
0.3 x 10-3 cm-1 @ 2,4 μm
Πύργος Ρεστστράχλεν:
13.5 μm
dn/dT:
13.1 x 10-6 @ 0,546 μm
dn/dμ = 0:
1.5 μm
Σημείο τήξης:
2040°C
Θερμική αγωγιμότητα:
27.21 W m-1 K-1 @300K
Θερμική επέκταση:
5.6 (παράγραφος) & 5.0 (perp) x 10-6 /K *
ζαφείρινο πρίσμα ζαφείρινο οπτικό φακό C-άξονα τετραγωνικό πρίσμα AR Coat

ζαφείρινο πρίσμα ζαφείρινο οπτικό φακό C-άξονα τετραγωνικό πρίσμα AR Coat

Το αφηρημένο πρίσμα του ζαφείριου.

Τα πρίσμα ζαφείρι είναι πολύτιμα σε οπτικές εφαρμογές λόγω των εξαιρετικών υλικών ιδιοτήτων τους, συμπεριλαμβανομένης της υψηλής μηχανικής αντοχής, της θερμικής σταθερότητας και της αντοχής στη χημική διάβρωση.Κατασκευασμένο από μονοκρυσταλλικό οξείδιο του αλουμινίου (Al2O3), τα πρίσμα ζαφείρι χαρακτηρίζονται από τον υψηλό δείκτη διάθλασης και το ευρύ εύρος μετάδοσης, που καλύπτει τα υπεριώδη (UV), ορατά και υπέρυθρα (IR) μήκη κύματος.Αυτές οι ιδιότητες τις καθιστούν απαραίτητες στην οπτική ακριβείας., συστήματα λέιζερ και επιστημονικά όργανα όπου η αντοχή και η απόδοση σε ακραίες συνθήκες είναι πρωταρχικές.

Κατά το σχεδιασμό και τη χρήσηΠρίσμα ζαφείριουΟ δείκτης διάθλασης του ζαφείριου, σε συνδυασμό με τις προσεκτικά ελεγχόμενες γωνίες του πρίσματος, επιτρέπει ακριβή χειρισμό του φωτός.,Επιπλέον, το ευρύ εύρος μήκους κύματος του ζαφείριου εξασφαλίζει αποτελεσματική λειτουργία σε διαφορετικές φασματικές περιοχές,βελτίωση της ευελιξίας του πρίσματος σε διάφορα οπτικά συστήματα.

Η ποιότητα της επιφάνειας είναι ένας άλλος βασικός παράγοντας για την απόδοση των πρισμάτων ζαφείρι, με την υψηλής ακρίβειας γυάλωση να μειώνει τις οπτικές απώλειες και τη διάχυση.Τα πρίσμα ζαφείρι μπορούν επίσης να επικαλυφθούν με αντιαντανάκλαση (AR) ή άλλα ειδικά φιλμ για να βελτιωθεί περαιτέρω η μετάδοση του φωτός και να προστατευθεί η επιφάνεια από την έκθεση στο περιβάλλονΕπιπλέον, η μηχανική αντοχή και η χημική αντοχή του ζαφείρου εξασφαλίζουν μακροχρόνια σταθερότητα ακόμη και σε σκληρά περιβάλλοντα.κατασκευή πρισμάτων ζαφείριου κατάλληλων για εφαρμογές υψηλών θερμοκρασιών και έκθεσης σε επιθετικές χημικές ουσίες.

Τέλος, η προσαρμογή του μεγέθους, του προσανατολισμού και των επικαλύψεων των πρίσμων επιτρέπει την ενσωμάτωσή τους σε εξειδικευμένα οπτικά συστήματα.Με την προσεκτική εξέταση αυτών των παραμέτρων και τη διασφάλιση της συμβατότητας με την προβλεπόμενη οπτική ρύθμιση, τα πρίσματα ζαφείρι μπορούν να βελτιώσουν σημαντικά την αποτελεσματικότητα και την ακρίβεια των προηγμένων οπτικών οργάνων, εξασφαλίζοντας αξιόπιστη απόδοση υπό απαιτητικές συνθήκες.

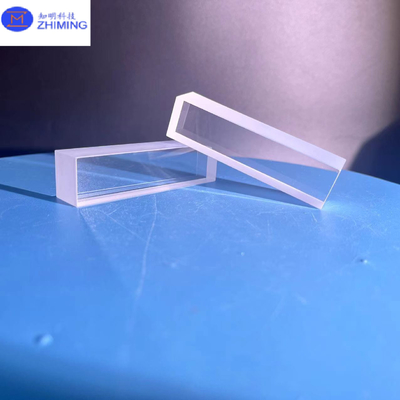

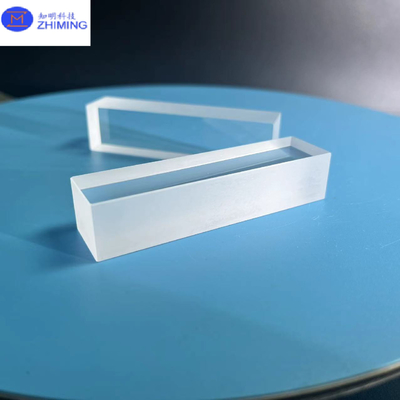

ζαφείρινο πρίσμα ζαφείρινο οπτικό φακό C-άξονα τετραγωνικό πρίσμα AR Coat 0ζαφείρινο πρίσμα ζαφείρινο οπτικό φακό C-άξονα τετραγωνικό πρίσμα AR Coat 1


ιδιότητες του πρίσματος ζαφείριου

Προδιαγραφές:

Σχήματα Πρίσμα ορθής γωνίας, πρίσμα εξισομετρικής διάσπασης 60°,
Προσαρμοσμένα πρίσμα
Υλικά Αιθέρες από χάλυβα
Ανοιχτότητα > 90% Ανεκτικότητα διαστάσεων +0,0/-0,2 mm
Δυνατότητα ανοχής σε πάχος +/- 0,2 mm Ποιότητα της επιφάνειας 40/20 S/D
Πλατεία 1Lambda@633nm

Φυσικές και οπτικές ιδιότητες:

Πεδίο μετάδοσης 00,15 έως 5,5 μm Δείκτης διάθλασης Αριθμός 1.75449· Ne 1,74663 @ 1,06 μm
Απώλεια αντανάκλασης 14% σε 1,06 μm Συντελεστής απορρόφησης 0.3 x 10-3μm-1@ 2,4 μm
Πύργος Ρεστστράχλεν 13.5 μm dn/dT 13.1 x 10-6@ 0,546 μm
dn/dμ = 0 1.5 μm Σφιχτότητα 30,97 g/cc
Σημείο τήξης 2040°C Θερμική αγωγιμότητα 27.21 W m-1 K-1 @300K
Θερμική επέκταση 5.6 (παράγραφος) & 5.0 (επιβολή) x 10-6/K * Σκληρότητα Κουόπ 2000 με ιντέντερ 2000g
Ειδική θερμική ικανότητα 763 J Kg-1 K-1 @ 293K Διορθωτική σταθερά 11.5 (παράγραφος) 9.4 (perp) @ 1MHz
Μοντέλο Youngs (E) 335 GPa Μοντέλο κοπής (G) 148.1 GPa
Μοντέλο χύδην (K) 240 GPa Ελαστικοί συντελεστές C11=496 C12=164 C13=115 C33=498
C44=148
Προφανές ελαστικό όριο 300 MPa (45.000 psi) Αναλογία ψαριών 0.25
Διαλυτότητα 98 x 10-6g/100g νερού Μοριακό βάρος 101.96
Τάξη/Δομή Τριγωνική (έξι), R3c

1.Υψηλή σκληρότητα

  • Το ζαφείρι είναι το δεύτερο μετά το διαμάντι στην σκληρότητα, γεγονός που καθιστά τα πρίσμα ζαφείρι εξαιρετικά ανθεκτικά σε γρατζουνιές και φθορά.Αυτό τα καθιστά ιδανικά για χρήση σε περιβάλλοντα όπου η μηχανική αντοχή είναι απαραίτητη.

2. Υψηλή θερμική σταθερότητα

  • Τα πρίσμα ζαφείρι μπορούν να αντέξουν εξαιρετικά υψηλές θερμοκρασίες χωρίς παραμόρφωση ή απώλεια οπτικών ιδιοτήτων.όπως σε συστήματα λέιζερ ή οπτική υψηλής ενέργειας.

3Ευρύ φάσμα οπτικής μετάδοσης

  • Το ζαφείρι έχει εξαιρετική διαφάνεια σε ένα ευρύ φάσμα μήκων κύματος, από το υπεριώδες (UV) έως το υπέρυθρο (IR), που συνήθως καλύπτει από 0,15 έως 5,5 μικρών.Αυτό το ευρύ φάσμα μετάδοσης καθιστά τα πρίσμα ζαφείρι ευέλικτα για εφαρμογές σε διάφορες φασματικές περιοχές, συμπεριλαμβανομένης της οπτικής υπεριώδους ακτινοβολίας, ορατής και υπέρυθρης ακτινοβολίας.

4Υψηλός δείκτης διάθλασης

  • Το ζαφείρι έχει σχετικά υψηλό δείκτη διάθλασης (περίπου 1,76 σε 589 nm), το οποίο επιτρέπει αποτελεσματικό χειρισμό του φωτός μέσα σε πρίσμα.και άλλες οπτικές λειτουργίες.

5Χημική αντοχή

  • Το ζαφείρι είναι χημικά αδρανές και ανθεκτικό στα περισσότερα οξέα, αλκαλικά και διαλύτες.διασφάλιση μακροζωίας και αξιοπιστίας.

6Μηχανική αντοχή

  • Οι ισχυρές μηχανικές ιδιότητες του ζαφείριου παρέχουν αντοχή στην πίεση, το σοκ και τις μηχανικές πιέσεις.

7. Χαμηλή θερμική επέκταση

  • Το ζαφείρι έχει χαμηλό συντελεστή θερμικής διαστολής, πράγμα που σημαίνει ότι υφίσταται ελάχιστες διαμετρικές αλλαγές με διακυμάνσεις θερμοκρασίας.Αυτή η ιδιότητα εξασφαλίζει ότι η οπτική απόδοση των πρισμάτων ζαφείρου παραμένει σταθερή ακόμη και σε διαφορετικές συνθήκες θερμοκρασίας.

8. Βιοσυμβατότητα

  • Το ζαφείρι είναι βιοσυμβατό, που σημαίνει ότι δεν προκαλεί ανεπιθύμητες αντιδράσεις όταν έρχεται σε επαφή με βιολογικούς ιστούς.Αυτή η ιδιότητα καθιστά τα πρίσμα ζαφείρι κατάλληλα για χρήση σε ιατρικές και βιοϊατρικές εφαρμογές, όπως στον εξοπλισμό απεικόνισης και διάγνωσης.

9. Προσαρμογή

  • Τα πρίσμα ζαφείρι μπορούν να προσαρμοστούν από άποψη μεγέθους, προσανατολισμού και επικάλυψης.διασφάλιση βέλτιστης απόδοσης για ιδιαίτερες ανάγκες.

Αυτές οι ιδιότητες μαζί κάνουν τα πρίσμα ζαφείρι προτιμώμενη επιλογή για εφαρμογές που απαιτούν ακρίβεια, αντοχή και αξιοπιστία τόσο στους οπτικούς όσο και στους βιομηχανικούς τομείς.

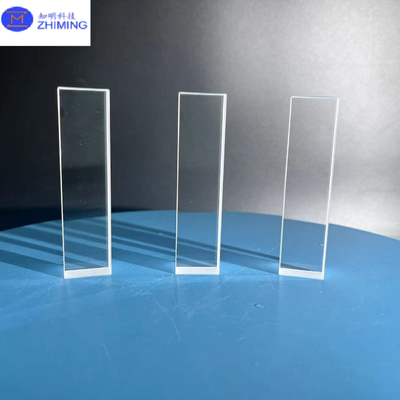

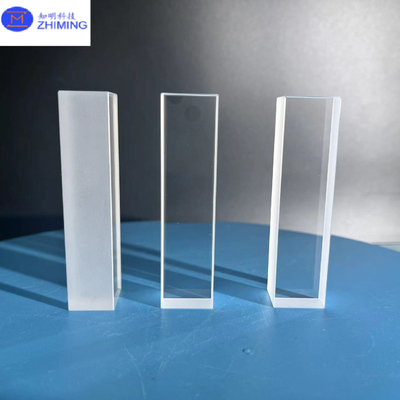

Η βιτρίνα του πρίσματος ζαφείριου

ζαφείρινο πρίσμα ζαφείρινο οπτικό φακό C-άξονα τετραγωνικό πρίσμα AR Coat 2ζαφείρινο πρίσμα ζαφείρινο οπτικό φακό C-άξονα τετραγωνικό πρίσμα AR Coat 3


ζαφείρινο πρίσμα ζαφείρινο οπτικό φακό C-άξονα τετραγωνικό πρίσμα AR Coat 4



Εφαρμογή του πρίσματος ζαφείριου

1.Οπτικά συστήματα

  • Συστήματα λέιζερ: Τα πρίσμα ζαφείρι χρησιμοποιούνται συνήθως σε συστήματα λέιζερ υψηλής ισχύος λόγω της υψηλής θερμικής τους σταθερότητας και αντοχής σε οπτική βλάβη.
  • Φασματοσκόπηση: Στη φασματοσκοπία, τα πρίσμα ζαφείρι χρησιμοποιούνται για να διασκορπίσουν το φως στα συστατικά του μήκη κύματος για ανάλυση.ορατό, και υπέρυθρο φως.
  • Συστήματα απεικόνισης: Τα πρίσμα ζαφείρι χρησιμοποιούνται σε συστήματα απεικόνισης υψηλής ανάλυσης, όπως κάμερες, τηλεσκόπια και μικροσκόπια, όπου η οπτική τους σαφήνεια και αντοχή είναι ουσιώδεις.

2.Αεροδιαστημική και Άμυνα

  • Υπερκόκκινοι αισθητήρες: Λόγω της διαφάνειάς τους στο υπέρυθρο (IR) φάσμα, τα πρίσμα ζαφείρι χρησιμοποιούνται συχνά σε αισθητήρες IR για καθοδήγηση πυραύλων, θερμική απεικόνιση,και συστήματα νυχτερινής όρασης για αεροδιαστημικές και αμυντικές εφαρμογές.
  • Οπτικά παράθυρα: Τα πρίσματα ζαφείρι χρησιμοποιούνται επίσης ως οπτικά παράθυρα σε σκληρά περιβάλλοντα, όπως στις αεροδιαστημικές εφαρμογές, όπου πρέπει να αντέχουν σε ακραίες θερμοκρασίες, υψηλή πίεση,και επιθετικές χημικές ουσίες, διατηρώντας την οπτική σαφήνεια.

3.Βιομηχανία ημιαγωγών

  • Φωτολιθογραφία: Στη βιομηχανία των ημιαγωγών, τα πρίσματα ζαφείρι χρησιμοποιούνται σε εξοπλισμό φωτολιθογραφίας, όπου η οπτική ακρίβειας είναι απαραίτητη για τη δημιουργία περίπλοκων μοτίβων σε πλακίδια πυριτίου.Η αντοχή τους και η αντοχή τους σε σκληρά χημικά τα καθιστούν ιδανικά για χρήση σε περιβάλλον καθαρού δωματίου.
  • Επιθεώρηση και Μετρολογία: Τα πρίσμα ζαφείρι χρησιμοποιούνται επίσης σε συστήματα επιθεώρησης που απαιτούν ακριβή οπτικά εξαρτήματα για τη μέτρηση και την επαλήθευση της ποιότητας των ημιαγωγών πλακών.

4.Ιατρικές και βιοϊατρικές συσκευές

  • Ενδοσκόπηση: Στην ιατρική απεικόνιση, τα πρίσμα ζαφείρι χρησιμοποιούνται σε ενδοσκοπικό εξοπλισμό λόγω της βιοσυμβατότητας και της οπτικής τους καθαρότητας.
  • Χειρουργική επέμβαση με λέιζερ: Τα πρίσμα ζαφείρι χρησιμοποιούνται σε εξοπλισμό χειρουργικής επέμβασης με λέιζερ, όπου η αντοχή τους σε υψηλές θερμοκρασίες και οπτική βλάβη εξασφαλίζει αξιόπιστη απόδοση κατά τη διάρκεια των διαδικασιών.

5.Επιστημονική έρευνα

  • Οπτική υψηλής θερμοκρασίας: Σε επιστημονικά πειράματα που απαιτούν οπτική για να λειτουργεί σε περιβάλλον υψηλής θερμοκρασίας, όπως σε φούρνους ή έρευνα πλάσματος,Τα πρίσμα ζαφείρι είναι η προτιμώμενη επιλογή λόγω της ικανότητάς τους να αντέχουν σε ακραίες θερμοκρασίες χωρίς να υποβαθμίζονται..
  • Μη γραμμική οπτική: Τα πρίσμα ζαφείρι χρησιμοποιούνται επίσης σε μη γραμμικά οπτικά συστήματα, όπου οι ιδιότητές τους βοηθούν στη δημιουργία και χειρισμό υψηλότερων αρμονικών συχνοτήτων φωτός για προηγμένες ερευνητικές εφαρμογές.

6.Βιομηχανικές εφαρμογές

  • Ακριβής οργάνωση: Σε βιομηχανίες που απαιτούν μετρήσεις υψηλής ακρίβειας, όπως αεροδιαστημική, αυτοκινητοβιομηχανία και βιομηχανία,Τα πρίσμα ζαφείρι χρησιμοποιούνται σε όργανα που μετρούν και ευθυγραμμίζουν στοιχεία με μεγάλη ακρίβεια.
  • Αισθητήρες: Τα πρίσμα ζαφείρι χρησιμοποιούνται σε αισθητήρες που λειτουργούν υπό ακραίες συνθήκες, όπως στην έρευνα πετρελαίου και φυσικού αερίου,όπου η υψηλή πίεση και η χημική αντοχή είναι απαραίτητες για την αξιόπιστη απόδοση του αισθητήρα.

7.Επικοινωνίες

  • Δίκτυα οπτικών ινών: Τα πρίσμα ζαφείρι χρησιμοποιούνται επίσης σε οπτικά συστήματα επικοινωνίας, ιδιαίτερα σε δίκτυα οπτικών ινών, όπου βοηθούν στον έλεγχο και την κατεύθυνση των φωτεινών σημάτων σε μεγάλες αποστάσεις.


Ερωτήσεις και απαντήσεις

Τι είναι το πρίσμα Σαφείρι;

1.Υλικό και χρήση στην οπτική:

  • Πρίσμα Σαφείρισυνήθως αναφέρεται σε μια μορφή συνθετικού ζαφείριου που χρησιμοποιείται για τη δημιουργία οπτικών πρισμάτων.διαφάνεια, και θερμική σταθερότητα.
  • Λόγω της αντοχής και της ικανότητάς του να μεταδίδει ένα ευρύ φάσμα μήκους κύματος φωτός, τα πρίσμα ζαφείρι χρησιμοποιούνται συχνά σε οπτικά συστήματα υψηλών επιδόσεων, συμπεριλαμβανομένων των λέιζερ, των αισθητήρων,και άλλα όργανα ακριβείας.

2.Εφαρμογές:

  • Οπτικά στοιχεία:Σε συσκευές που απαιτούν υψηλή ακρίβεια και αντοχή σε ακραίες συνθήκες (π.χ. αεροδιαστημικές και στρατιωτικές εφαρμογές).
  • Κρυστάλλες ρολογιού:Το συνθετικό ζαφείρι, το οποίο είναι γνωστό για την αντοχή του στις γρατζουνιές, χρησιμοποιείται επίσης συνήθως σε υψηλής ποιότητας ρολόγια για διαφανή κάλυψη ή επιφάνεια ρολογιού.
  • Βιομηχανία ημιαγωγών:Τα πρίσμα ζαφείρι μπορούν να χρησιμοποιηθούν ως υπόστρωμα για την κατασκευή ημιαγωγών, ειδικά στην παραγωγή LED.
