Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Κίνα
Μάρκα: ZMSH
Αριθμό μοντέλου: Γκαμίνες από GaN σε Si
Όροι πληρωμής και αποστολής
Χρόνος παράδοσης: 2-4 εβδομάδες
Όροι πληρωμής: Τ/Τ
Υλικό: |
στρώμα GaN στο υπόστρωμα sI |
Μέγεθος: |
4 ίντσες, 6 ίντσες 8 ίντσες |
προσανατολισμός: |
<111> |
Δάχος: |
500um/ 650um |
Σκληρότητα: |
90,0 Mohs |
Προσαρμογή: |
Υποστήριξη |
Υλικό: |
στρώμα GaN στο υπόστρωμα sI |
Μέγεθος: |
4 ίντσες, 6 ίντσες 8 ίντσες |
προσανατολισμός: |
<111> |
Δάχος: |
500um/ 650um |
Σκληρότητα: |
90,0 Mohs |
Προσαρμογή: |
Υποστήριξη |
GaN σε σύνθετο κύλινδρο Si, σύνθετο κύλινδρο Si, σύνθετο κύλινδρο Silicon, σύνθετο κύλινδρο GaN σε υπόστρωμα Si, υπόστρωμα καρβιδίου του πυριτίου, 4 ίντσες, 6 ίντσες, 8 ίντσες, στρώμα νιτρικού γαλλίου (GaN) στο υπόστρωμα του πυριτίου (Si)
Χαρακτηριστικά του GaN σε σφαιρίδιο Si
Περισσότερα για το GaN στο Si wafer
Το GaN-on-Si είναι ένα υλικό ημιαγωγών που συνδυάζει τα πλεονεκτήματα του νιτρικού γαλλίου (GaN) και του πυριτίου (Si).
Το GaN έχει τα χαρακτηριστικά ευρείας ζώνης, υψηλής κινητικότητας ηλεκτρονίων και αντοχής σε υψηλές θερμοκρασίες, γεγονός που το καθιστά να έχει σημαντικό πλεονέκτημα σε εφαρμογές υψηλής συχνότητας και υψηλής ισχύος.
Ωστόσο, οι παραδοσιακές συσκευές GaN βασίζονται συνήθως σε ακριβά υλικά υποστρώματος, όπως ζαφείρι ή καρβίδιο πυριτίου.
Αντίθετα, το GaN-on-Si χρησιμοποιεί χαμηλότερο κόστος και μεγαλύτερα πλακάκια πυριτίου ως υπόστρωμα, μειώνοντας σημαντικά το κόστος παραγωγής και βελτιώνοντας τη συμβατότητα με τις υφιστάμενες διαδικασίες με βάση το πυρίτιο.
Το υλικό αυτό χρησιμοποιείται ευρέως στην ηλεκτρονική ισχύος, στις συσκευές ραδιοσυχνοτήτων και στην οπτοηλεκτρονική.
Για παράδειγμα, οι συσκευές GaN-on-Si έχουν επιδείξει εξαιρετικές επιδόσεις στη διαχείριση ενέργειας, στις ασύρματες επικοινωνίες και στον φωτισμό στερεής κατάστασης.
Επιπλέον, με την πρόοδο της τεχνολογίας παραγωγής, το GaN-on-Si αναμένεται να αντικαταστήσει τις παραδοσιακές συσκευές με βάση το πυρίτιο σε ένα ευρύτερο φάσμα εφαρμογών,προώθηση της περαιτέρω μικροποίησης και της αποτελεσματικότητας των ηλεκτρονικών συσκευών.
Περισσότερες λεπτομέρειεςGaN σε Siβούτυρο
| Κατηγορία παραμέτρου | παράμετρος | Αξία/περίοδος | Σημείωση |
| Ιδιότητες υλικού | GaN πλάτος ζώνης | 3.4 eV | Μεγάλη ζώνη ημιαγωγών, κατάλληλη για εφαρμογές υψηλής θερμοκρασίας, υψηλής τάσης και υψηλής συχνότητας |
| Διάμετρος διαχωρισμού ζώνης πυριτίου (Si) | 1.12 eV | Το πυρίτιο ως υλικό υποστρώματος παρέχει καλύτερη οικονομική απόδοση | |
| Θερμική αγωγιμότητα | 130-170 W/m·K | Η θερμική αγωγιμότητα του στρώματος GaN και του υπόστρωμα του πυριτίου είναι περίπου 149 W/m·K | |
| Κινητικότητα ηλεκτρονίων | 1000-2000 cm2/V·s | Η κινητικότητα των ηλεκτρονίων του στρώματος GaN είναι υψηλότερη από εκείνη του πυριτίου | |
| Δηλεκτρική σταθερά | 9.5 (GaN), 11.9 (Si) | Ηλεκτρικές σταθερές GaN και πυριτίου | |
| Συντελεστής θερμικής διαστολής | 50,6 ppm/°C (GaN), 2,6 ppm/°C (Si) | Οι συντελεστές θερμικής διαστολής του GaN και του πυριτίου δεν ταιριάζουν, γεγονός που μπορεί να προκαλέσει στρες. | |
| Σταθερή πλέγματος | 30,189 Å (GaN), 5,431 Å (Si) | Οι σταθερές πλέγματος του GaN και του Si δεν ταιριάζουν, γεγονός που μπορεί να οδηγήσει σε εκτοπίσεις. | |
| Πληροφορίες σχετικά με την εκτόξευση | 108-109 cm−2 | Τυπική πυκνότητα εξάρθρωσης ενός στρώματος GaN, ανάλογα με τη διαδικασία επιταξιακής ανάπτυξης | |
| Μηχανική σκληρότητα | 9 Mohs | Η μηχανική σκληρότητα του νιτρικού γαλλίου παρέχει αντοχή στην φθορά και αντοχή | |
| Προδιαγραφές πλακιδίων | Διάμετρος πλάκας | 2 ίντσες, 4 ίντσες, 6 ίντσες, 8 ίντσες | Συνηθισμένα μεγέθη πλακών GaN-on-Si |
| Δάχος στρώσης GaN | 1-10 μm | Εξαρτάται από τις ειδικές απαιτήσεις εφαρμογής | |
| Μονάδα διαμονής | 500-725 μm | Τυπικό πάχος υποστρώματος πυριτίου, που υποστηρίζει τη μηχανική αντοχή | |
| Ακατέργαστη επιφάνεια | < 1 nm RMS | Η τραχύτητα της επιφάνειας μετά την γυάλωση εξασφαλίζει υψηλής ποιότητας επιταξιακή ανάπτυξη | |
| Υψόμετρο σκαλοπάτι | < 2 nm | Το ύψος βήματος του στρώματος GaN επηρεάζει τις επιδόσεις της συσκευής | |
| Επισκευή | < 50 μm | Η στρέβλωση της πλάκας επηρεάζει τη συμβατότητα της διαδικασίας κατασκευής | |
| Ηλεκτρικές ιδιότητες | Συγκέντρωση ηλεκτρονίων | 1016-1019 cm−3 | συγκέντρωση ντόπινγκ τύπου n ή τύπου p στο στρώμα GaN |
| Αντίσταση | 10−3-10−2 Ω·cm | Τυπική αντίσταση των στρωμάτων GaN | |
| Διακοπή του ηλεκτρικού πεδίου | 3 MV/cm | Η υψηλή ένταση ηλεκτρικού πεδίου διάσπασης του στρώματος GaN είναι κατάλληλη για συσκευές υψηλής τάσης | |
| Οπτική απόδοση | μήκος κύματος εκπομπής | 365-405 nm (UV/μπλε φως) | Το μήκος κύματος εκπομπής των υλικών GaN, που χρησιμοποιούνται σε οπτοηλεκτρονικές συσκευές όπως LED και λέιζερ |
| Συντελεστής απορρόφησης | ~ 104 cm−1 | Συντελεστής απορρόφησης του υλικού GaN στο εύρος ορατού φωτός | |
| Θερμικές ιδιότητες | Θερμική αγωγιμότητα | 130-170 W/m·K | Η θερμική αγωγιμότητα του στρώματος GaN και του υπόστρωμα του πυριτίου είναι περίπου 149 W/m·K |
| Συντελεστής θερμικής διαστολής | 50,6 ppm/°C (GaN), 2,6 ppm/°C (Si) | Οι συντελεστές θερμικής διαστολής του GaN και του πυριτίου δεν ταιριάζουν, γεγονός που μπορεί να προκαλέσει στρες. | |
| Χημικές ιδιότητες | Χημική σταθερότητα | υψηλή | Το νιτρικό γάλλιο έχει καλή αντοχή στη διάβρωση και είναι κατάλληλο για σκληρά περιβάλλοντα |
| Επεξεργασία επιφάνειας | Χωρίς σκόνη και χωρίς ρύπανση | Απαιτήσεις καθαριότητας για την επιφάνεια της πλάκας GaN | |
| Μηχανικές ιδιότητες | Μηχανική σκληρότητα | 9 Mohs | Η μηχανική σκληρότητα του νιτρικού γαλλίου παρέχει αντοχή στην φθορά και αντοχή |
| Μοδούλος Γιουνγκ | 350 GPa (GaN), 130 GPa (Si) | Το μοντέλο Young του GaN και του πυριτίου, που επηρεάζει τις μηχανικές ιδιότητες της συσκευής | |
| Παραμέτρους παραγωγής | Μέθοδος επιταξιακής ανάπτυξης | Ειδικότερα, οι εν λόγω πληροφορίες πρέπει να περιλαμβάνονται στο παράρτημα II. | Κοινές μεθόδους για την επιταξιακή ανάπτυξη των στρωμάτων GaN |
| Αποδόσεις | Εξαρτάται από τον έλεγχο της διαδικασίας και το μέγεθος της πλάκας | Το ποσοστό απόδοσης επηρεάζεται από παράγοντες όπως η πυκνότητα εκτόξευσης και η στροφή | |
| Θερμοκρασία ανάπτυξης | 1000-1200°C | Τυπικές θερμοκρασίες για την επιταξιακή ανάπτυξη των στρωμάτων GaN | |
| Ποσοστό ψύξης | Ελεγχόμενη ψύξη | Για να αποφευχθεί η θερμική πίεση και η παραμόρφωση, ο ρυθμός ψύξης ελέγχεται συνήθως |

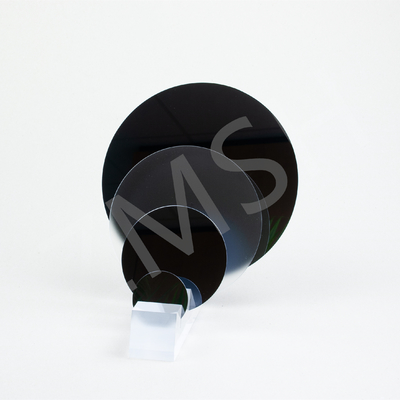

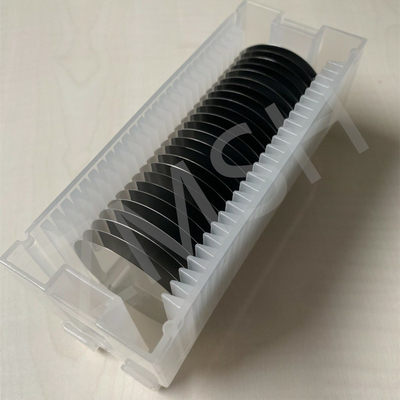

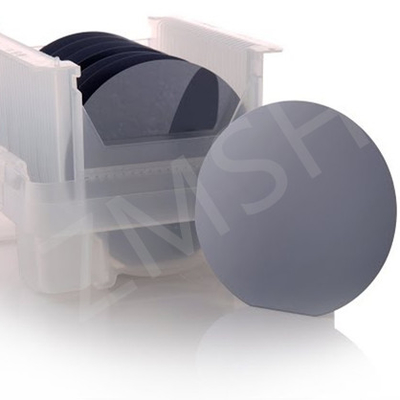

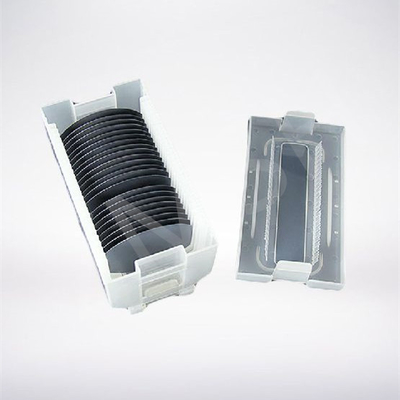

ΔείγματαGaN σε Siβούτυρο
* Εν τω μεταξύ, αν έχετε περαιτέρω απαιτήσεις, παρακαλούμε να αισθάνεστε ελεύθεροι να επικοινωνήσετε μαζί μας για να προσαρμόσετε ένα.
Συστάσεις για παρόμοια προϊόντα
1.4 ιντσών 6 ιντσών GaN-on-Si GaN-on-SiC Epi Wafers για εφαρμογή RF
2.2" 3" FZ SiO2 Single Crystal IC Chips 100um 200um Ξηρό υγρό στρώμα οξείδωσης 100nm 300nm
Γενικές ερωτήσεις
1. Ε: Τι γίνεται με το κόστος του GaN στα πλακίδια Si σε σύγκριση με άλλα πλακίδια;
Α: Σε σύγκριση με άλλα υλικά υποστρώματος, όπως το καρβίδιο του πυριτίου (SiC) ή το ζαφείρι (Al2O3), οι πλάκες GaN με βάση το πυρίτιο έχουν προφανή πλεονεκτήματα κόστους, ιδίως στην κατασκευή πλακών μεγάλου μεγέθους.
2. Ε: Τι γίνεται με τις μελλοντικές προοπτικές του GaN στα κύλινδροι Si;
Α: Τα Wafers GaN on Si αντικαθιστούν σταδιακά την παραδοσιακή τεχνολογία με βάση το πυρίτιο λόγω της ανώτερης ηλεκτρονικής τους απόδοσης και της οικονομικής τους απόδοσης.και διαδραματίζουν ολοένα και πιο σημαντικό ρόλο σε πολλούς από τους παραπάνω τομείς.
