Υλικό ημιαγωγών γκοφρετών 4h-ν 4inch 6inch SIC για τη συσκευή SBD MOS

4H-N 4inch 6inch Sic Wafers Semiconductor Material For SBD MOS Device
4H-N 4inch 6inch Sic Wafers Semiconductor Material For SBD MOS Device 4H-N 4inch 6inch Sic Wafers Semiconductor Material For SBD MOS Device 4H-N 4inch 6inch Sic Wafers Semiconductor Material For SBD MOS Device 4H-N 4inch 6inch Sic Wafers Semiconductor Material For SBD MOS Device 4H-N 4inch 6inch Sic Wafers Semiconductor Material For SBD MOS Device

Μεγάλες Εικόνας :  Υλικό ημιαγωγών γκοφρετών 4h-ν 4inch 6inch SIC για τη συσκευή SBD MOS

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: tankblue
Πιστοποίηση: CE
Αριθμό μοντέλου: 4h-n
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 3 ΤΕΜ
Τιμή: by size and grade
Συσκευασία λεπτομέρειες: ενιαίο κιβώτιο εμπορευματοκιβωτίων γκοφρετών ή κιβώτιο κασετών 25pc
Χρόνος παράδοσης: 1-4weeks
Όροι πληρωμής: T/T, Western Union
Δυνατότητα προσφοράς: 1000 PC/μήνα
Λεπτομερής Περιγραφή Προϊόντος
Υλικά: Κρύσταλλο SIC Τύπος: 4h-ν
Αγνότητα: 99,9995% ειδική αντίσταση: 0.015~0.028ohm.cm
Μέγεθος: 2-8inch 2inch, 3inch, 4inch, 6inch, 8inch Πάχος: 350um ή προσαρμοσμένος
MPD: 《2cm-2 Εφαρμογή: για το SBD, συσκευή MOS
TTV: 《15um Τόξο: 《25um
Στημόνι: 《45um Επιφάνεια: Si-πρόσωπο CMP, βουλευτής γ-προσώπου
Επισημαίνω:

4h-ν κρύσταλλο SIC

,

6inch γκοφρέτες SIC

,

Γκοφρέτες συσκευών SIC SBD

πλαστός πρωταρχικός βαθμός παραγωγής γκοφρετών 4inch 6inch 4h-ν SIC για τη συσκευή SBD MOS

1. Σύγκριση των υλικών ημιαγωγών τρίτης γενιάς

Το κρύσταλλο SIC είναι ένα υλικό ημιαγωγών τρίτης γενιάς, το οποίο έχει τα μεγάλα πλεονεκτήματα σε χαμηλής ισχύος, τη μικρογράφηση, τα υψηλής τάσεως και υψηλής συχνότητας σενάρια εφαρμογής. Τα υλικά ημιαγωγών τρίτης γενιάς αντιπροσωπεύονται από το καρβίδιο του πυριτίου και το νιτρίδιο γαλλίου. Έναντι των προηγούμενων δύο γενεών των υλικών ημιαγωγών, το μεγαλύτερο πλεονέκτημα είναι το ευρύ ταινία-ελεύθερο πλάτος του, το οποίο εξασφαλίζει ότι μπορεί να διαπεράσει την υψηλότερη ισχύ ηλεκτρικών πεδίων και είναι κατάλληλο για τις υψηλής τάσεως και υψηλής συχνότητας συσκευές δύναμης.

2. Ταξινόμηση

Τα υποστρώματα καρβιδίου SIC του πυριτίου μπορούν να διαιρεθούν σε δύο κατηγορίες: ημι-μονωμένα (Η.Ε -Η.Ε-dopend υψηλής αγνότητας και β-ναρκωμένος 4h-ΗΜΙ) υποστρώματα καρβιδίου του πυριτίου με την υψηλή ειδική αντίσταση (resistorivity ≥107Ω·εκατ.), και αγώγιμα υποστρώματα καρβιδίου του πυριτίου με τη χαμηλή ειδική αντίσταση (η σειρά ειδικής αντίστασης είναι 15-30mΩ·εκατ.).

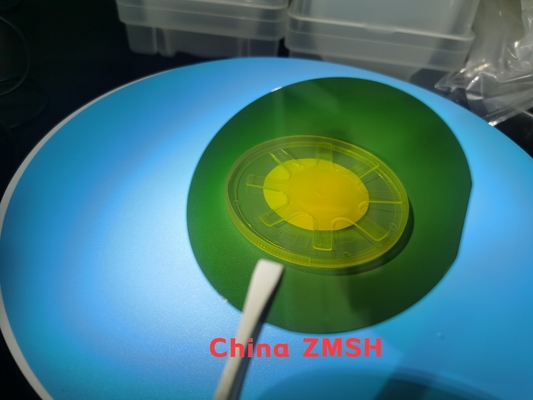

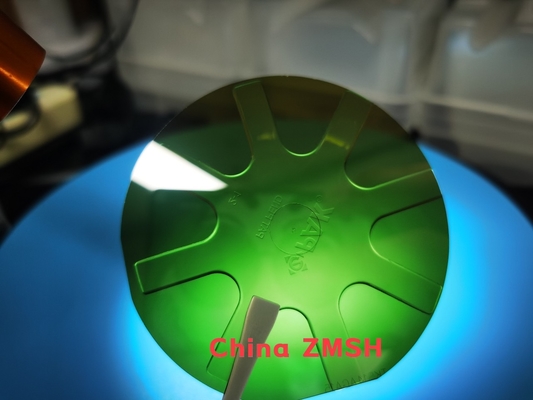

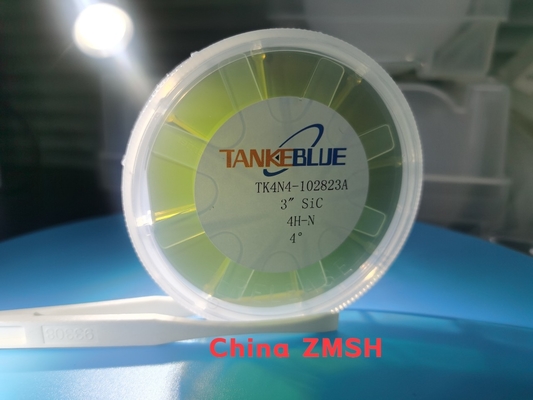

Υλικό ημιαγωγών γκοφρετών 4h-ν 4inch 6inch SIC για τη συσκευή SBD MOS 0Υλικό ημιαγωγών γκοφρετών 4h-ν 4inch 6inch SIC για τη συσκευή SBD MOS 1Υλικό ημιαγωγών γκοφρετών 4h-ν 4inch 6inch SIC για τη συσκευή SBD MOS 2

2. Προδιαγραφή για τις γκοφρέτες 6inch 4h-ν SIC. (2inch, 3inch 4inch, γκοφρέτα 8inch SIC είναι επίσης διαθέσιμο)

Βαθμός

Μηά παραγωγή MPD

Βαθμός (βαθμός Ζ)

Τυποποιημένος βαθμός παραγωγής (βαθμός Π)

Πλαστός βαθμός

(Βαθμός Δ)

Διάμετρος 99.5 mm~100.0 χιλ.
Πάχος 4h-ν 350 μm±20 μm 350 μm±25 μm
4h-Si 500 μm±20 μm 500 μm±25 μm
Προσανατολισμός γκοφρετών Από τον άξονα: 4.0°toward <1120> ±0.5°for 4h-ν, στον άξονα: <0001> 4h-Si ±0.5°for
Πυκνότητα Micropipe 4h-ν ≤0.5cm-2 ≤2 τ.εκ. ≤15 τ.εκ.
4h-Si ≤1cm-2 ≤5 τ.εκ. ≤15 τ.εκ.
※ Ειδική αντίσταση 4h-ν 0.015~0.025 Ω·εκατ. 0.015~0.028 Ω·εκατ.
4h-Si ≥1E9 Ω·εκατ. ≥1E5 Ω·εκατ.
Αρχικός επίπεδος προσανατολισμός {10-10} ±5.0°
Αρχικό επίπεδο μήκος 32.5 mm±2.0 χιλ.
Δευτεροβάθμιο επίπεδο μήκος 18.0 mm±2.0 χιλ.
Δευτεροβάθμιος επίπεδος προσανατολισμός Πρόσωπο πυριτίου - επάνω: 90°CW. από πρωταρχικό επίπεδο ±5.0°
Αποκλεισμός ακρών 3 χιλ.
LTV/TTV/Bow το /Warp ≤3 μm/≤5 μm/≤15 μm/≤30 μm ≤10 μm/≤15 μm/≤25 μm/≤40 μm

※ Τραχύτητα

Πολωνικό Ra≤1 NM
CMP Ra≤0.2 NM Ra≤0.5 NM

Ρωγμές ακρών από το φως υψηλής έντασης

Κανένας Συσσωρευτικό μήκος ≤ 10 χιλ., ενιαίο length≤2 χιλ.
Πιάτα δεκαεξαδικού από το φως υψηλής έντασης Συσσωρευτική περιοχή ≤0.05% Συσσωρευτική περιοχή ≤0.1%
Περιοχές Polytype από το φως υψηλής έντασης Κανένας Συσσωρευτικό area≤3%
Οπτικοί συνυπολογισμοί άνθρακα Συσσωρευτική περιοχή ≤0.05% Συσσωρευτική περιοχή ≤3%

Γρατσουνιές επιφάνειας πυριτίου από το φως υψηλής έντασης

Κανένας Διάμετρος συσσωρευτικού len “gth≤1×wafer
Τσιπ ακρών υψηλά από το φως έντασης Κανένας δεν επέτρεψε το πλάτος και το βάθος ≥0.2 χιλ. 5 επιτρεμμένος, ≤1 χιλ. κάθε ένα

Μόλυνση επιφάνειας πυριτίου από την υψηλή ένταση

Κανένας

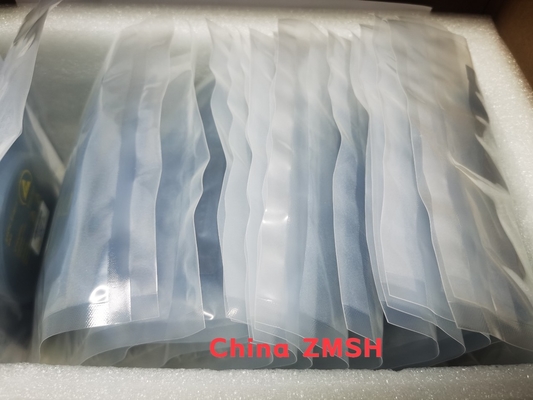

Συσκευασία Κασέτα πολυ-γκοφρετών ή ενιαίο εμπορευματοκιβώτιο γκοφρετών

προδιαγραφές υποστρωμάτων ν-τύπων SIC 6inch
Ιδιοκτησία P-MOS βαθμός Π-SBD βαθμός Βαθμός Δ
Προδιαγραφές κρυστάλλου
Μορφή κρυστάλλου 4H
Περιοχή Polytype Κανένας επιτρεπόμενος Area≤5%
(MPD) α ≤0.2 το /cm2 ≤0.5 το /cm2 ≤5 το /cm2
Πιάτα δεκαεξαδικού Κανένας επιτρεπόμενος Area≤5%
Εξαγωνικό Polycrystal Κανένας επιτρεπόμενος
Συνυπολογισμοί α Area≤0.05% Area≤0.05% ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Ειδική αντίσταση 0.015Ω•εκατ.-0.025Ω•εκατ. 0.015Ω•εκατ.-0.025Ω•εκατ. 0.014Ω•εκατ.-0.028Ω•εκατ.
(EPD) α ≤4000/cm2 ≤8000/cm2 ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
(TED) α ≤3000/cm2 ≤6000/cm2 ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
(BPD) α ≤1000/cm2 ≤2000/cm2 ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
(TSD) α ≤600/cm2 ≤1000/cm2 ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
(Συσσωρεύοντας το ελάττωμα) Περιοχή ≤0.5% Περιοχή ≤1% ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Μόλυνση μετάλλων επιφάνειας (Al, χρώμιο, Φε, Νι, $cu, ZN, PB, NA, Κ, Tj, ασβέστιο, Β, ΜΝ) τ.εκ. ≤1E11
Μηχανικές προδιαγραφές
Διάμετρος 150,0 χιλ. +0mm/-0.2mm
Προσανατολισμός επιφάνειας Εκτός άξονα: 4°toward <11-20>±0.5°
Αρχικό επίπεδο μήκος 47,5 χιλ. ± 1,5 χιλ.
Δευτεροβάθμιο επίπεδο μήκος Κανένα δευτεροβάθμιο επίπεδο
Αρχικός επίπεδος προσανατολισμός <11-20>±1°
Δευτεροβάθμιος επίπεδος προσανατολισμός ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Ορθογώνιο Misorientation ±5.0°
Η επιφάνεια τελειώνει Γ-πρόσωπο: Οπτική στίλβωση, Si-πρόσωπο: CMP
Άκρη γκοφρετών Beveling
Τραχύτητα επιφάνειας
(10μm×10μm)
Πρόσωπο Ra≤0.20 NM Si Πρόσωπο Ra≤0.50 NM Γ
Πάχος α 350.0μm± 25,0 μm
LTV (10mm×10mm) α ≤2μm ≤3μm
(TTV) α ≤6μm ≤10μm
(ΤΟΞΟ) α ≤15μm ≤25μm ≤40μm
(Στρέβλωση) α ≤25μm ≤40μm ≤60μm
Προδιαγραφές επιφάνειας
Τσιπ/εισοχές Κανένας επιτρεπόμενα πλάτος ≥0.5mm και βάθος Πλάτος και βάθος Qty.2 ≤1.0 χιλ.
Γρατσουνίζει το α
(Πρόσωπο Si, CS8520)
≤5 και συσσωρευτική διάμετρος Length≤0.5×Wafer ≤5 και συσσωρευτική διάμετρος γκοφρετών Length≤1.5×
TUA (2mm*2mm) ≥98% ≥95% ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Ρωγμές Κανένας επιτρεπόμενος
Μόλυνση Κανένας επιτρεπόμενος
Αποκλεισμός ακρών 3mm

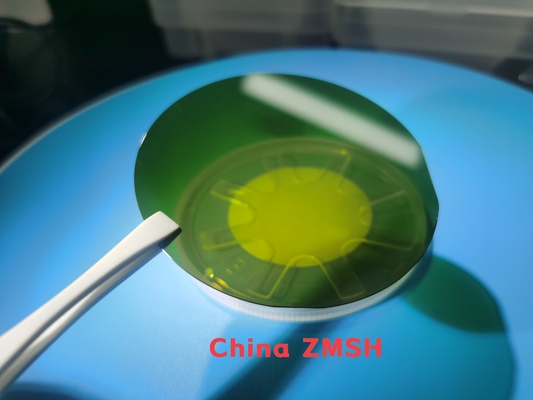

Υλικό ημιαγωγών γκοφρετών 4h-ν 4inch 6inch SIC για τη συσκευή SBD MOS 3Υλικό ημιαγωγών γκοφρετών 4h-ν 4inch 6inch SIC για τη συσκευή SBD MOS 4Υλικό ημιαγωγών γκοφρετών 4h-ν 4inch 6inch SIC για τη συσκευή SBD MOS 5Υλικό ημιαγωγών γκοφρετών 4h-ν 4inch 6inch SIC για τη συσκευή SBD MOS 6

2. Βιομηχανική αλυσίδα

Η βιομηχανική αλυσίδα καρβιδίου SIC του πυριτίου διαιρείται σε υλική προετοιμασία υποστρωμάτων, κρυσταλλική αύξηση στρώματος, κατασκευή συσκευών και προς τα κάτω εφαρμογές. Monocrystals καρβιδίου του πυριτίου προετοιμάζονται συνήθως από τη φυσική μετάδοση ατμού (μέθοδος PVT), και έπειτα τα κρυσταλλικά φύλλα παράγονται από την απόθεση χημικού ατμού (CVD μέθοδος) στο υπόστρωμα, και οι σχετικές συσκευές γίνονται τελικά. Στη βιομηχανική αλυσίδα των συσκευών SIC, λόγω της δυσκολίας της τεχνολογίας κατασκευής υποστρωμάτων, η αξία της βιομηχανικής αλυσίδας συγκεντρώνεται κυρίως στην προς τα πάνω σύνδεση υποστρωμάτων.

Η τεχνολογία ZMSH μπορεί να παρέχει στους πελάτες εισαγόμενο και εσωτερικό υψηλής ποιότητας αγώγιμο, 2-6inch ημιμονωτικό και τα υποστρώματα HPSI (υψηλή αγνότητα ημιμονωτική) SIC στις batch Επιπλέον, μπορεί να παρέχει στους πελάτες τα ομοιογενή και ετερογενή κρυσταλλικά φύλλα καρβιδίου του πυριτίου, και μπορεί επίσης να προσαρμοστεί σύμφωνα με τις συγκεκριμένες ανάγκες των πελατών, χωρίς την ελάχιστη ποσότητα διαταγής.
