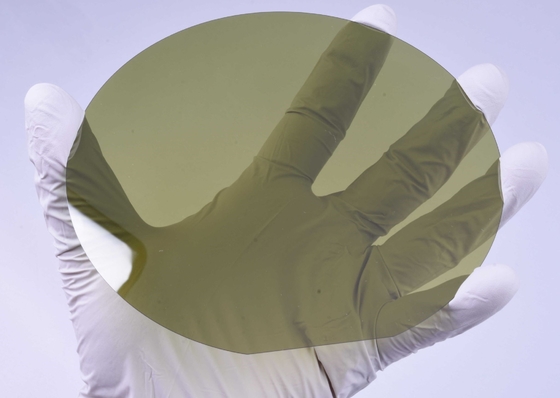

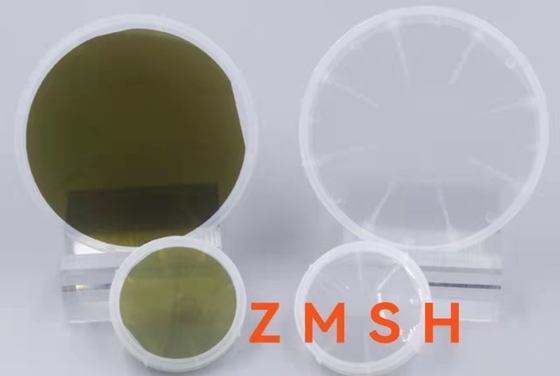

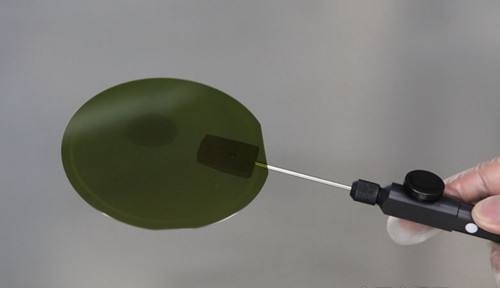

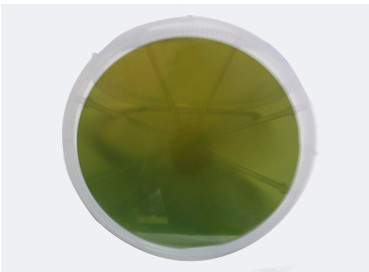

γκοφρέτες στρώματος gaN--Si EPI γκοφρετών στρώματος 4inch 6inch gaN--SIC EPI
Περίπου το χαρακτηριστικό γνώρισμα gaN--GaN gaN--SIC εισάγει
Κρυσταλλική γκοφρέτα GaN: Σύμφωνα με τα διαφορετικά υποστρώματα, διαιρείται κυρίως σε τέσσερις τύπους: GaN--Si, gaN--SIC, gaN--σάπφειρος, και gaN--GaN.
GaN--Si: Η τρέχουσα παραγωγή παραγωγής βιομηχανίας είναι χαμηλή, αλλά υπάρχει μια τεράστια δυνατότητα για τη μείωση του κόστους: επειδή το Si είναι υποστρωμάτων το υλικό ωριμότερων, defect-free, και χαμηλός-κόστους συγχρόνως, το Si μπορεί να επεκταθεί στην γκοφρέτα 8 ίντσας fabs, να μειώσει το κόστος παραγωγής μονάδων, έτσι ώστε το κόστος γκοφρετών είναι μόνο ένα τοις εκατό αυτή της βάσης SIC ο ρυθμός ανάπτυξης του Si είναι 200 έως 300 φορές αυτός του υλικού κρυστάλλου SIC, και η αντίστοιχη υπέροχη διαφορά υποτίμησης εξοπλισμού και κατανάλωσης ενέργειας στο κόστος, οι κρυσταλλικές γκοφρέτες gaN--Si κ.λπ. χρησιμοποιούνται κυρίως στην κατασκευή των ηλεκτρονικών συσκευών δύναμης, και η τεχνική τάση είναι να βελτιστοποιηθεί η μεγάλης κλίμακας τεχνολογία επιταξίας.
GaN--SIC: Συνδυάζοντας την άριστη θερμική αγωγιμότητα του SIC με την πυκνότητα υψηλής δύναμης και τις χαμηλές ικανότητες απώλειας GaN, είναι ένα κατάλληλο υλικό για το RF. Περιορισμένο από το υπόστρωμα SIC, το τρέχον μέγεθος περιορίζεται ακόμα σε 4 ίντσες και 6 ίντσες, και 8 ίντσες δεν έχουν προωθηθεί. Οι κρυσταλλικές γκοφρέτες gaN--SIC χρησιμοποιούνται κυρίως για να κατασκευάσουν τις συσκευές ραδιοσυχνότητας μικροκυμάτων.
GaN--σάπφειρος: Κυρίως χρησιμοποιημένο στην αγορά των οδηγήσεων, το επικρατόν μέγεθος είναι 4 ίντσες, και το μερίδιο αγοράς τσιπ των οδηγήσεων GaN στα υποστρώματα σαπφείρου έχει φθάσει περισσότερο από 90%.
GaN--GaN: Η κύρια αγορά εφαρμογής GaN που χρησιμοποιεί τα ομοιογενή υποστρώματα είναι μπλε/πράσινα λέιζερ, τα οποία χρησιμοποιούνται στην επίδειξη λέιζερ, την αποθήκευση λέιζερ, το φωτισμό λέιζερ και άλλους τομείς.
Σχέδιο συσκευών GaN και κατασκευή: Οι συσκευές GaN διαιρούνται σε συσκευές ραδιοσυχνότητας και ηλεκτρονικές συσκευές δύναμης. Τα προϊόντα συσκευών ραδιοσυχνότητας περιλαμβάνουν το PA, LNA, τους διακόπτες, MMICs, κ.λπ., τα οποία είναι προσανατολισμένα στο δορυφόρο σταθμών βάσης, το ραντάρ και άλλες αγορές τα προϊόντα ηλεκτρονικών συσκευών δύναμης περιλαμβάνουν το SBD, κανονικά-από το FET. , Κανονικά-στο FET, το FET Cascode και άλλα προϊόντα για την ασύρματη χρέωση, το διακόπτη δύναμης, την καταδίωξη φακέλων, τον αναστροφέα, το μετατροπέα και άλλες αγορές.
Σύμφωνα με τη διαδικασία, διαιρείται σε δύο κατηγορίες: HEMT, διαδικασία ραδιοσυχνότητας HBT και SBD, διαδικασία ηλεκτρονικών συσκευών δύναμης PowerFET.
Εφαρμογές
Προδιαγραφές για τα υποστρώματα gaN--GaN για κάθε βαθμό
|
4-6» GaN -SIC |
Στοιχείο | Τύπος: Ν-τύπος SIC |
Μέγεθος διαστάσεων | Ф 100.0mm ± 0.5mm |
Πάχος του υποστρώματος | 350 ± 30 µm |
Προσανατολισμός του υποστρώματος | γ-άξονας 4°off (0001) |
Πολωνικά | DSP |
RA | <0> |
Δομή Epilyaer | 0.5um pGaN/20um iGaN/2um nGaN/FS-GaN |
EPI thickness/STD | 1~25um/<3> |
Τραχύτητα | <0> |
Πυκνότητα Discolation | <1x107cm-2> |
pGaN συγκέντρωση μεταφορέων | >1e17cm-3 |
iGaN συγκέντρωση μεταφορέων | > 1e17cm-3 |
nGaN συγκέντρωση μεταφορέων | >1e17cm-3 |
Χρησιμοποιήσιμη περιοχή | Π level>90% Ρ level>80%: Dlevel>70% (άκρη και μακρο αποκλεισμός ατελειών) |
Οι υπηρεσίες μας
1. Η άμεση κατασκευή εργοστασίων και πωλεί.
2. Γρήγορα, ακριβή αποσπάσματα.
3. Απάντηση σε σας μέσα σε 24 ώρες απασχόλησης.
4. ODM: Το προσαρμοσμένο σχέδιο είναι διαθέσιμο.
5. Ταχύτητα και πολύτιμη παράδοση.
FAQ
Q: Υπάρχει οποιοδήποτε απόθεμα ή τυποποιημένο προϊόν;
Α: Ναι, κοινό μέγεθος ως like2inch 0.3mm τυποποιημένο μέγεθος πάντα στα αποθέματα.
Q: Πόσο περίπου η πολιτική δειγμάτων;
Α: θλιβερός, αλλά προτείνετε ότι μπορείτε να αγοράσετε περίπου πλάτη μεγέθους 10x10mm για τη δοκιμή αρχικά.
Q: Εάν τοποθετώ μια διαταγή τώρα, πόσο καιρό θα ήταν προτού να πάρω την παράδοση;
Α: το τυποποιημένο μέγεθος στο απόθεμα σε 1weeks μπορεί να εκφραστεί μετά από την πληρωμή.
και ο όρος πληρωμής μας είναι κατάθεση 50% και αριστερός πριν από την παράδοση.
Μας ελάτε σε επαφή με ανά πάσα στιγμή
