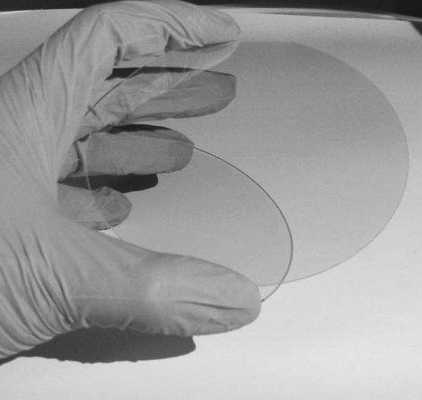

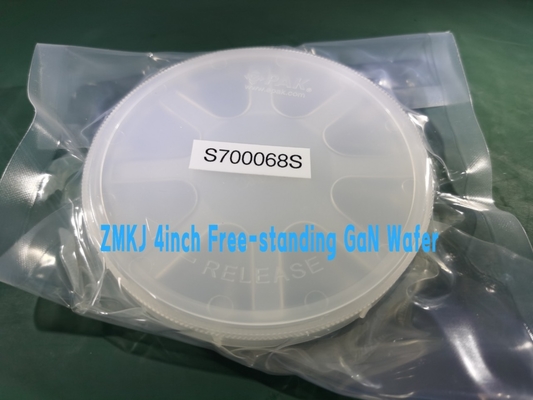

Ελεύθερα μόνιμα υποστρώματα 4inch GaN γκοφρετών νιτριδίων γαλλίου HVPE

γκοφρέτα GaN νιτριδίων γαλλίου μεθόδου 4inch HVPE, ελεύθερα μόνιμα υποστρώματα GaN για το applicaion των οδηγήσεων, τσιπ GaN μεγέθους 10x10mm, γκοφρέτα HVPE GaN

Περίπου το χαρακτηριστικό γνώρισμα gaN--GaN εισάγει

Οι κάθετες συσκευές δύναμης GaN έχουν τη δυνατότητα να ξεσηκώσουν τη βιομηχανία συσκευών δύναμης, ειδικά στις εφαρμογές με τις απαιτήσεις υψηλής τάσης, όπως οι κάθετες συσκευές GaN επάνω από 600 V. Ανάλογα με τις σωματικές ιδιότητες του υλικού, οι συσκευές GaN έχουν την χαμηλότερη -αντίσταση σε μια δεδομένη τάση διακοπής από τις παραδοσιακές πυρίτιο-βασισμένες στον συσκευές ισχύος και συσκευές ισχύος καρβιδίου του πυριτίου ανάδυσης τις καθαρές. Οι οριζόντιες συσκευές δύναμης GaN, δηλ. υψηλές κρυσταλλολυχνίες κινητικότητας gaN--πυριτίου (HEMT), ανταγωνίζονται με τις συσκευές πυριτίου στη χαμηλής τάσης αγορά, και GaN είναι ανώτερο, το οποίο αποδεικνύει επίσης την ανωτερότητα των υλικών GaN.
Οι κάθετες συσκευές δύναμης GaN αναμένονται για να ανταγωνιστούν με τις καθαρές συσκευές δύναμης καρβιδίου του πυριτίου στην υψηλής τάσεως αγορά. Στα πρώτα δύο έτη, οι συσκευές SIC έχουν κερδίσει ένα ορισμένο μερίδιο αγοράς στην υψηλής τάσεως αγορά εφαρμογής, και μερικές επιχειρήσεις έχουν επεκτείνει την παραγωγή 6 ίντσας και 8 ίντσας SIC. Αντίθετα, οι κάθετες συσκευές GaN δεν είναι ακόμα διαθέσιμες στο εμπόριο, και πολύ λίγοι προμηθευτές μπορούν να αυξηθούν τις γκοφρέτες GaN 4 ιντσών διαμέτρων. Η αύξηση του ανεφοδιασμού των υψηλής ποιότητας γκοφρετών GaN είναι κρίσιμη για την ανάπτυξη των κάθετων συσκευών GaN.
Οι υψηλής τάσεως συσκευές δύναμης φιαγμένες από νιτρίδιο γαλλίου έχουν τρία πιθανά πλεονεκτήματα:
1. Κάτω από μια δεδομένη τάση διακοπής, η θεωρητική -αντίσταση είναι ένα μέγεθος μικρότερο. Επομένως, η λιγότερη δύναμη χάνεται μέσα προκαταλαμβάνει και η ενεργειακή αποδοτικότητα είναι υψηλότερη.

Δεύτερον, κάτω από τη δεδομένες τάση και την -αντίσταση διακοπής, το μέγεθος της κατασκευασμένης συσκευής είναι μικρότερο. Όσο μικρότερο το μέγεθος συσκευών, οι περισσότερες συσκευές μπορούν να γίνουν από μια ενιαία γκοφρέτα, η οποία μειώνει το κόστος. Επιπλέον, οι περισσότερες εφαρμογές απαιτούν τα μικρότερα τσιπ.
3. Το νιτρίδιο γαλλίου έχει ένα πλεονέκτημα στη μέγιστη λειτουργούσα συχνότητα της συσκευής, και η συχνότητα καθορίζεται από τις υλικές ιδιότητες και το σχέδιο συσκευών. Συνήθως η υψηλότερη συχνότητα του καρβιδίου του πυριτίου είναι για 1MHz ή λιγότερους, ενώ οι συσκευές ισχύος φιαγμένες από νιτρίδιο γαλλίου μπορούν να λειτουργήσουν στις υψηλότερες συχνότητες, όπως οι δεκάδες του MHZ. Η λειτουργία στις υψηλότερες συχνότητες είναι ευεργετική για τη μείωση του μεγέθους των παθητικών συστατικών, με αυτόν τον τρόπο μειώνοντας το μέγεθος, το βάρος και το κόστος του συστήματος μετατροπής ισχύος.
Οι κάθετες συσκευές GaN είναι ακόμα στο στάδιο έρευνας και ανάπτυξης, και η βιομηχανία δεν έχει επιτύχει ακόμα μια συναίνεση στη δομή της βέλτιστης συσκευής δύναμης GaN κάθετης. Οι τρεις δομές επικρατουσών συσκευών περιλαμβάνουν την τρέχουσα κρυσταλλολυχνία ηλεκτρονίων ανοιγμάτων κάθετη (CAVET), την κρυσταλλολυχνία επίδρασης τομέων τάφρων (FET τάφρων) και την κρυσταλλολυχνία επίδρασης τομέων πτερυγίων (FET πτερυγίων). Όλες οι δομές συσκευών περιέχουν ένα χαμηλό ν-ναρκωμένο στρώμα ως στρώμα κλίσης. Αυτό το στρώμα είναι πολύ σημαντικό επειδή το πάχος του στρώματος κλίσης καθορίζει την τάση διακοπής της συσκευής. Επιπλέον, η συγκέντρωση ηλεκτρονίων διαδραματίζει έναν ρόλο στην επίτευξη της θεωρητικής χαμηλότερης -αντίστασης. σημαντικός ρόλος.

Εφαρμογές

Προδιαγραφές για τα υποστρώματα GaN για κάθε βαθμό
