Σωματική ιδιότητα σαπφείρου
Το γυαλί σαπφείρου κατασκευάζεται από το σάπφειρο ενιαίου κρυστάλλου (Al2O3), καθιστώντας τους ιδανικούς για την απαίτηση των εφαρμογών (όπως τα συστήματα λέιζερ) λόγω της ακραίας σκληρότητας επιφάνειας, της υψηλής θερμικής αγωγιμότητας, της υψηλών διηλεκτρικής σταθεράς και της αντίστασής τους στα κοινά χημικά οξέα και τα αλκάλια. Ο σάπφειρος είναι το δεύτερο σκληρότερο κρύσταλλο δίπλα στα διαμάντια και, λόγω της δομικής δύναμής τους, τα παράθυρα σαπφείρου μπορούν να γίνουν πολύ λεπτύτερα από άλλα κοινά διηλεκτρικά παράθυρα με τη βελτιωμένη μετάδοση. Χημικά, ο σάπφειρος είναι οξείδιο αργιλίου ενιαίου κρυστάλλου (Al2O3), και είναι χρήσιμος σε μια σειρά μετάδοσης από 0,2 - 5.5µm.
Γιατί επιλέξτε το γυαλί σαπφείρου;
1- Λεπτύτερος και ισχυρότερος από τα τυποποιημένα παράθυρα γυαλιού
2- Διαβιβάζει τα μήκη κύματος που κυμαίνονται από το UV ως τα μέσα τουυπέρυθρες ακτίνες
3- Ακραία σκληρότητα επιφάνειας χαρακτηριστικών γνωρισμάτων και χημική αντίσταση
-
2. Σύγκριση των οπτικών υλικών παραθύρων
Εφαρμογές υλικών ιδιοτήτων
BK7
Σειρά μετάδοσης: 330-2100nm
Δείκτης διάθλασης: ορατές και κοντινές εφαρμογές φάσματος IR δημοφιλέστερου και χαμηλότερου κόστους του 1.5164@588nm
Λιωμένο πυρίτιο
Σειρά μετάδοσης: 185-2500nm χαμηλή θερμική επέκταση UV στο φάσμα IR
Δείκτης διάθλασης: συντελεστής του 1.4858@308nm: 0,54 καλύτερη επιλογή Χ 10-6K για τη θερμική αντίσταση
Σάπφειρος
Σειρά μετάδοσης: 180-4500nm ισχυρή καλύτερη επιλογή σκληρότητας για τις εφαρμογές αντίστασης γρατσουνιών
Δείκτης διάθλασης: του 1.755@1000nm λεπτύτερη σειρά μετάδοσης οπτικής ευρεία
Φθορίδιο ασβεστίου
Σειρά μετάδοσης: 170-7800nm εφαρμογές λίγων υγροσκοπικών ευαισθησίας λέιζερ IR
Συντελεστής: 18.85 υψηλή θερμική επέκταση Χ 10-6K
Δείκτης διάθλασης: το 1.399@5000nm
MgF2
Σειρά μετάδοσης: 120-7000nm UV εφαρμογές λέιζερ
Στοιχείο | B270 | CaF2 | Γερμανία | MgF2 | Ν-BK7 | Σάπφειρος | Si | UV λιωμένο Sillca | ZnSe | ZnS |
Δείκτης διάθλασης (ND) | 1,523 | 1,434 | 1,003 | 1,413 | 1,517 | 1,768 | 3,422 | 1,458 | 2,403 | 2,631 |
Coeffcient της διασποράς (Vd) | 58.5 | 95.1 | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | 106.2 | 64.2 | 72.2 | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | 67.7 | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
Πυκνότητα (g/cm3) | 2.55 | 3.18 | 5.33 | 3.18 | 2.46 | 3.97 | 2.33 | 2.20 | 5.27 | 5.27 |
ΣΕΚ (μm/m℃) | 8.2 | 18.85 | 6.1 | 13.7 | 7.1 | 5.3 | 2.55 | 0,55 | 7.1 | 7.6 |
Μαλακώστε τη θερμοκρασία (℃) | 533 | 800 | 936 | 1255 | 557 | 2000 | 1500 | 1000 | 250 | 1525 |
Σκληρότητα Knoop (kg/mm2) | 542 | 158.3 | 780 | 415 | 610 | 2200 | 1150 | 500 | 120 | 120 |
3. κοινό μέγεθος για τα οπτικά μέρη σαπφείρου
Διάμετρος 0.2300mm ή προσαρμογή
Ανοχή +/--0.1mm ή +/--0.02mm διαμέτρων
Πάχος 0.10100mm
Ανοχή ± 0.1mm ή +/--0.02mm πάχους
Ποιότητα επιφάνειας (η γρατσουνιά & σκάβει) 60/40, 40/20 ή καλύτερα
Ακρίβεια λ/10, λ/2, λ επιφάνειας
Σαφές άνοιγμα >85%, >90%
Παραλληλισμός +/-3 ", +/-30»
Βαθμός λοξοτμήσεων 0.1~0.3mm×45

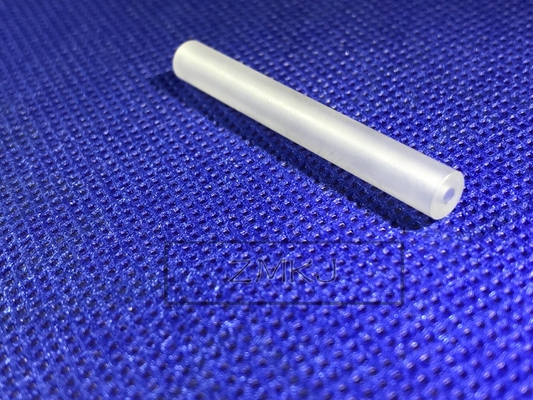

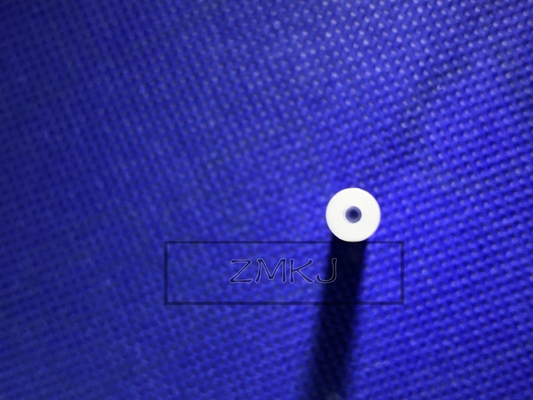

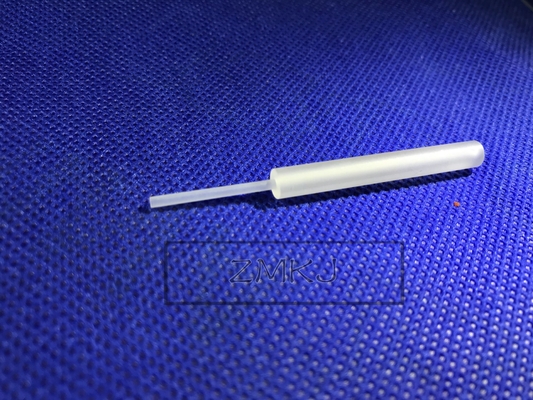

4.0 μικρός σωλήνας δειγμάτων λεπτομερώς
5. Μπορούμε να παρέχουμε την επαγγελματική προσαρμοσμένη υπηρεσία εγκαίρως και να παρέχουμε τη συνεργασία
και υποστήριξη της νέας συσκευής ανάπτυξης προϊόντος και τεχνολογίας.
Συσκευασία | ταινίες προϊόντων → PET ή ηλεκτροστατικό βινυλίου έγγραφο στον καθαρισμό του δωματίου |
Εσωτερικό συσκευασίας → αφρού σκάφος της γραμμής μαξιλαριών πλαστικών αντιδονητικό για τη συσκευασία | |
Εξωτερική συσκευασία → πέντε ζαρωμένων χαρτοκιβωτίων στρώματα κιβωτίων εγγράφου ή όπως απαιτείται | |
Ναυτιλία | αεροπορικώς → UPS, DHL, Fedex, TNT, EMS, SF, κ.λπ. |
