Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Κίνα
Μάρκα: zmkj
Αριθμό μοντέλου: GaN-μη-πολικός
Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min: 1pc
Τιμή: by case
Συσκευασία λεπτομέρειες: η ενιαία περίπτωση γκοφρετών σε 100 βαθμολογεί το καθαρίζοντας δωμάτιο
Χρόνος παράδοσης: 2-4 εβδομάδες
Όροι πληρωμής: L / C, T / T
Υλικό: |
Ενιαίο κρύσταλλο GaN |
Μέθοδος: |
HVPE |
Μέγεθος: |
10x10mm, 5x5mm |
Πάχος: |
350um |
Βιομηχανία: |
LD, που οδηγείται, συσκευή λέιζερ, ανιχνευτής, |
Επιφάνεια: |
τραγουδήστε ή διπλασιάστε την πλευρά |
Βαθμός: |
για το LD |
Τύπος: |
Μη πολικά??????????? υποστρώματα GaN |
Υλικό: |
Ενιαίο κρύσταλλο GaN |
Μέθοδος: |
HVPE |
Μέγεθος: |
10x10mm, 5x5mm |
Πάχος: |
350um |
Βιομηχανία: |
LD, που οδηγείται, συσκευή λέιζερ, ανιχνευτής, |
Επιφάνεια: |
τραγουδήστε ή διπλασιάστε την πλευρά |
Βαθμός: |
για το LD |
Τύπος: |
Μη πολικά??????????? υποστρώματα GaN |
Πρότυπο υποστρωμάτων GaN 2 ιντσών, γκοφρέτα GaN για LED, ημιαγώγιμη γκοφρέτα νιτριδίου γαλλίου για ld, πρότυπο GaN, mocvd GaN γκοφρέτα, Ελεύθερα υποστρώματα GaN κατά προσαρμοσμένο μέγεθος, γκοφρέτα GaN μικρού μεγέθους για LED, mocvd γκοφρέτα νιτριδίου γαλλίου 10mm Gan 10x5x10mm, 10x5x1 Γκοφρέτα, Μη Πολικά Ελεύθερα Υποστρώματα GaN (a-plane και m-plane)

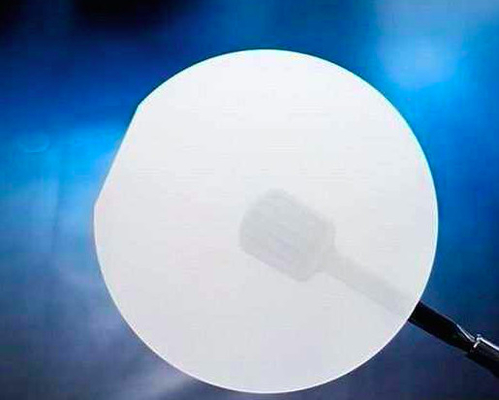

Χαρακτηριστικό GaN Wafer
Προϊόν | Υποστρώματα νιτριδίου του γαλλίου (GaN). | ||||||||||||||
Περιγραφή προϊόντος: | Παρουσιάζεται το πρότυπο Saphhire GaN Μέθοδος επιτάξεως ατμού φάσης επιξιακού υδριδίου (HVPE).Στη διαδικασία HVPE, το οξύ που παράγεται από την αντίδραση GaCl, το οποίο με τη σειρά του αντιδρά με την αμμωνία για να παράγει τήγμα νιτριδίου του γαλλίου.Το επιταξιακό πρότυπο GaN είναι ένας οικονομικός τρόπος για την αντικατάσταση του υποστρώματος μονοκρυσταλλικού νιτριδίου του γαλλίου. | ||||||||||||||
Τεχνικές παράμετροι: |
|
||||||||||||||
Προδιαγραφές: |
επιταξιακό φιλμ GaN (C Plane), N-τύπου, 2 "* 30 microns, ζαφείρι; Επιταξιακό φιλμ GaN (C Plane), N-τύπου, 2 "* 5 microns ζαφείρι; επιταξιακό φιλμ GaN (R Plane), N-τύπου, 2 "* 5 microns ζαφείρι; Επιταξιακό φιλμ GaN (M Plane), N-τύπου, 2"* 5 microns ζαφείρι. Φιλμ AL2O3 + GaN (Ν-τύπου ντοπαρισμένο Si);Φιλμ AL2O3 + GaN (τύπου P ντοπαρισμένο Mg) Σημείωση: σύμφωνα με τη ζήτηση του πελάτη, ειδικός προσανατολισμός και μέγεθος βύσματος. |
||||||||||||||
Τυπική συσκευασία: | 1000 καθαρό δωμάτιο, 100 καθαρές τσάντες ή συσκευασία μονό κουτί |
Εφαρμογή
Το GaN μπορεί να χρησιμοποιηθεί σε πολλούς τομείς όπως η οθόνη LED, η ανίχνευση υψηλής ενέργειας και η απεικόνιση,
Οθόνη προβολής λέιζερ, συσκευή ισχύος κ.λπ.
Προδιαγραφές:

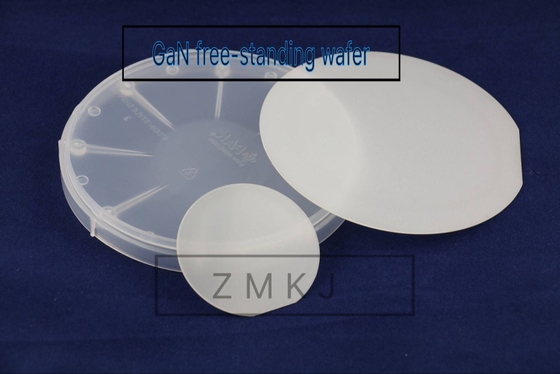

Προδιαγραφή προτύπου GaN
Είδος | GaN-FS-CU-C50 | GaN-FS-CN-C50 | GaN-FS-C-SI-C50 |
Διαστάσεις | e 50,8 mm ± 1 mm | ||
Πάχος | 350 ± 25 μ.μ | ||
Χρησιμοποιήσιμη επιφάνεια | > 90% | ||
Προσανατολισμός | C-επίπεδο (0001) εκτός γωνίας προς τον άξονα M 0,35° ± 0,15° | ||
Προσανατολισμός Επίπεδο | (1-100) ±0,5°, 16,0 ±1,0 mm | ||
Δευτερεύον Διαμέρισμα Προσανατολισμού | (11-20) ±3°, 8,0 ±1,0 mm | ||
TTV (Παραλλαγή Συνολικού Πάχους) | < 15 μ.μ | ||
ΤΟΞΟ | < 20 μ.μ | ||
Τύπος αγωγιμότητας | N-τύπου | N-τύπου | Ημιμονωτικό (Fe-Doped) |
Αντίσταση (3O0K) | < 0,1 Q・cm | < 0,05 Q・cm | >106 Q・cm |
Πυκνότητα εξάρθρωσης | Από 1x105 cm-2 έως 3x106 cm-2 | ||
Στίλβωμα | Μπροστινή επιφάνεια: Ra < 0,2 nm (γυαλισμένο);ή < 0,3 nm (γυαλισμένη και επιφανειακή επεξεργασία για επιταξία) | ||
Πίσω επιφάνεια: 0,5~1,5 μ.μ.επιλογή: 1~3 nm (λεπτή γείωση).< 0,2 nm (γυαλισμένο) | |||

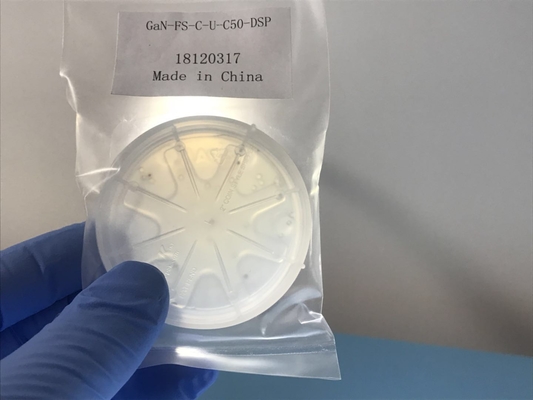

Πακέτο | Συσκευασμένο σε περιβάλλον καθαρού δωματίου κατηγορίας 100, σε μονό δοχεία γκοφρέτας, σε ατμόσφαιρα αζώτου. |

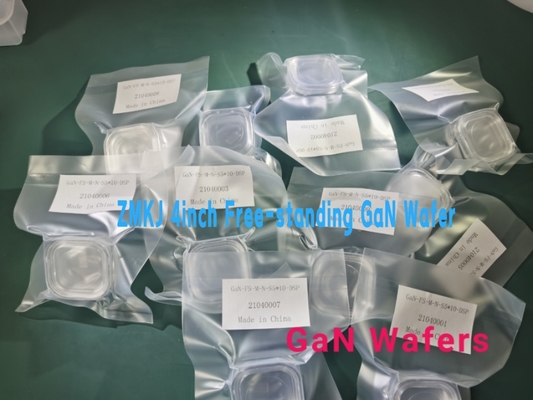

Μέγεθος | Υποστρώματα 4”GaN |
Είδος | GaN-FS-N |
Διαστάσεις μέγεθος | Ф 100,0mm ± 0,5mm |
Πάχος Υποστρώματος | 450 ± 50 μm |
Προσανατολισμός Υποστρώματος | Άξονας C(0001) προς άξονα M 0,55± 0,15° |
Στίλβωση | SSP ή DSP |
Μέθοδος | HVPE |
ΤΟΞΟ | <25 UM |
TTV | <20 χμ |
Τραχύτητα | <0,5 nm |
αντίσταση | 0,05 ωμ.εκ |
Dopant | Σι |
(002) FWHM&(102) FWHM
|
<100 τόξο |
Ποσότητα και μέγιστο μέγεθος οπών
και λάκκους
|
Βαθμός παραγωγής ≤23@1000 um; Βαθμός έρευνας ≤68@1000 um
|
Ψευδής βαθμός ≤112@1000 um | |
Χρήσιμος χώρος | Επίπεδο P>90%;Επίπεδο R>80%: Dlevel>70% (εξαίρεση ελαττωμάτων ακμών και μακροεντολών) |
Μη πολικά ανεξάρτητα υποστρώματα GaN (a-plane και m-plane) | ||
Είδος | GaN-FS-a | GaN-FS-m |
Διαστάσεις | 5,0mm×5,5mm | |
5,0mm×10,0mm | ||
5,0mm×20,0mm | ||
Προσαρμοσμένο μέγεθος | ||
Πάχος | 330 ± 25 μm | |
Προσανατολισμός | α-επίπεδο ± 1° | m-επίπεδο ± 1° |
TTV | ≤15 μm | |
ΤΟΞΟ | ≤20 μm | |
Τύπος αγωγιμότητας | N-τύπου | |
Αντίσταση (300K) | < 0,5 Ω·cm | |
Πυκνότητα εξάρθρωσης | Λιγότερο από 5x106 cm-2 | |
Χρησιμοποιήσιμη επιφάνεια | > 90% | |
Στίλβωμα | Μπροστινή επιφάνεια: Ra < 0,2 nm.Epi-ready γυαλισμένο | |
Πίσω επιφάνεια: Λεπτό έδαφος | ||

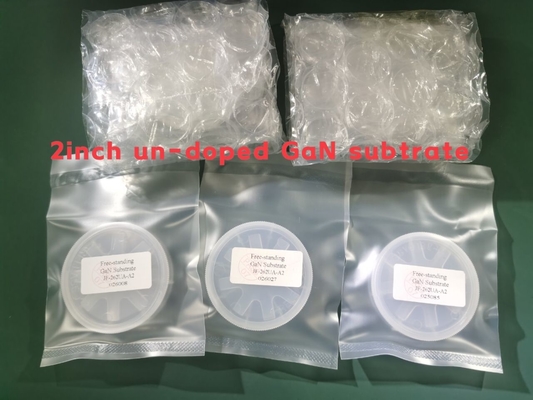

Πακέτο | Συσκευασμένο σε περιβάλλον καθαρού δωματίου κατηγορίας 100, σε μονό δοχεία γκοφρέτας, σε ατμόσφαιρα αζώτου. |
Η 2.ZMKJ παρέχει γκοφρέτα GaN στη βιομηχανία μικροηλεκτρονικών και οπτοηλεκτρονικών σε διάμετρο 2" έως 4".
Οι επιταξιακές γκοφρέτες GaN καλλιεργούνται με τη μέθοδο HVPE ή MOCVD, μπορούν να χρησιμοποιηθούν ως ιδανικό και εξαιρετικό υπόστρωμα για συσκευές υψηλής συχνότητας, υψηλής ταχύτητας και υψηλής ισχύος.Επί του παρόντος μπορούμε να προσφέρουμε επιταξιακή γκοφρέτα GaN για βασική έρευνα και χρήση ανάπτυξης προϊόντων συσκευών, συμπεριλαμβανομένου του προτύπου GaN , AlGaN
και InGaN.Εκτός από την τυπική γκοφρέτα με βάση το GaN, μπορείτε να συζητήσετε τη δομή του στρώματος epi.
