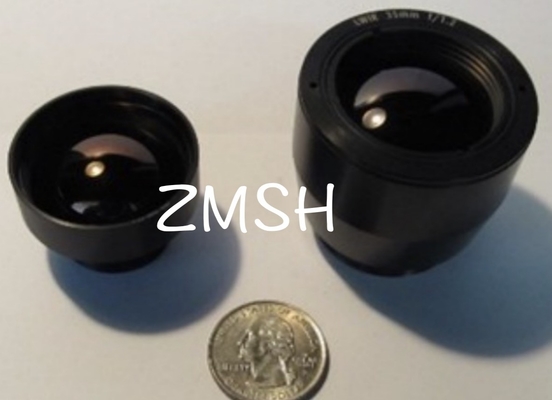

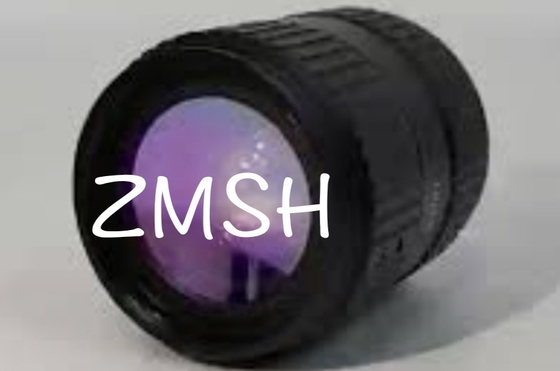

LWIR ZnS No Heat Lens Sensor Βαλμίδα 12um Απόσταση εστίασης 8mm 17mm Βελτίωση οπτικής
ΠεριγραφήΛογιστήρας LWIR:
Οι φακοί υπέρυθρου μεγάλων κυμάτων (LWIR) κατασκευάζονται συνήθως από υλικά με ειδικές οπτικές και θερμικές ιδιότητες.
- Τύποι υλικών φακών: Τα κοινά υλικά φακών LWIR περιλαμβάνουν το Γερμανικό (Ge), το σεληνίδιο ψευδαργύρου (ZnSe), το θειικό ψευδάργυρο (ZnS) και το πυρίτιο (Si).
- Οπτικές ιδιότητες: Τα υλικά των φακών LWIR πρέπει να έχουν καλές οπτικές ιδιότητες, συμπεριλαμβανομένων χαμηλών ποσοστών απορρόφησης και διάσπασης, καθώς και υψηλής διαπερατότητας και οπτικής ανάλυσης.
- Μηχανική αντοχή και σκληρότητα: Τα υλικά των φακών LWIR πρέπει να έχουν επαρκή μηχανική αντοχή και σκληρότητα για να αντέχουν σε εξωτερικές πιέσεις και πιέσεις.
- Θερμικές ιδιότητες: Τα υλικά των φακών LWIR πρέπει να έχουν καλές θερμικές ιδιότητες, συμπεριλαμβανομένης της υψηλής θερμικής αγωγιμότητας και του κατάλληλου συντελεστή θερμικής διαστολής.
- Θερμικές ιδιότητες: Τα υλικά των φακών LWIR πρέπει να έχουν καλές θερμικές ιδιότητες, συμπεριλαμβανομένης της υψηλής θερμικής αγωγιμότητας και του κατάλληλου συντελεστή θερμικής διαστολής.
- Διαπερατότητα: Τα υλικά των φακών LWIR πρέπει να έχουν υψηλή διαπερατότητα και να είναι σε θέση να μεταδίδουν αποτελεσματικά την υπέρυθρη ακτινοβολία μεγάλων κυμάτων.
Τεχνικές παραμέτρους φακού LWIR:
Πεδίο εστίασης |
80,0 mm |
Ααναλογία εστιακής απόστασης με βάση την έλξη |
f/1.0 |
μέγιστος κύκλος εικόνας |
8.7mm |
ΚύκλοςΔιάταξη |
8-12um |
Fπεριοχή κατοχής |
4.8m-απεριόριστο |
Τδιαφάνεια |
>95% ((Πακάλυψη AR) |
> 90% ((Παλύψη DLC) |
Περιοχή γωνίας θέασης (FOV) |
Όπως παρακάτω |
Σύνολο αισθητήρων |
Μέγεθος pixel(Εμ.) |
ΣΤΟΣ (πτυχίο) |
H |
V |
D |
384x288 |
12 |
58.3 |
42.5 |
76.5 |
10 |
47.6 |
35.1 |
61.1 |
320x240 |
17 |
48.6 |
35.8 |
62.5 |
12 |
33.6 |
25.0 |
42.5 |
160x120 |
17 |
40.0 |
29.6 |
50.8 |
12 |
27.8 |
20.8 |
35.0 |
Χαρακτηριστικά των φακών LWIR:
Οι φακοί LWIR (Long Wave Infrared) έχουν αρκετά πλεονεκτήματα στον τομέα της υποκόκκινης απεικόνισης:
- Ανίχνευση θερμικής ενέργειας: Η ζώνη LWIR καλύπτει την ακτινοβολία θερμικής ενέργειας που εκπέμπεται από το αντικείμενο,που επιτρέπει στον φακό LWIR να ανιχνεύει και να μετρά την κατανομή θερμοκρασίας του αντικειμένου χωρίς επαφή.
- Ευρεία εφαρμογή: Ο φακός LWIR έχει ευρύ φάσμα εφαρμογών σε βιομηχανικούς, κατασκευαστικούς, ιατρικούς, στρατιωτικούς και αεροδιαστημικούς τομείς.εντοπισμός στόχου ή παρατήρηση νυχτερινής όρασης, ο φακός LWIR παρέχει ακριβείς και χρήσιμες υπέρυθρες πληροφορίες.
- Αξιοπρόσιτα: Οι φακοί LWIR είναι γενικά λιγότερο ακριβοί στην κατασκευή από μερικούς άλλους φακούς υπέρυθρης ζώνης.
- Ελαφρύ: Σε σύγκριση με άλλους φακούς υπέρυθρου μήκους κύματος, οι φακοί LWIR είναι συνήθως κατασκευασμένοι από ελαφριά υλικά, καθιστώντας όλο τον εξοπλισμό απεικόνισης υπέρυθρου πιο ελαφρύ και εύκολο να μεταφερθεί.
- Ικανότητα νυχτερινής όρασης: Ο φακός LWIR έχει καλή απόδοση σε εφαρμογές νυχτερινής όρασης λόγω της ικανότητας της ζώνης LWIR να ανιχνεύει θερμική ενέργεια.
- Καλή διαπερατότητα: Το υλικό των φακών LWIR έχει καλή υπέρυθρη διαπερατότητα και μπορεί να μεταδώσει υπέρυθρη ακτινοβολία στην ζώνη LWIR.
ΕφαρμογέςΛογιστήρας LWIR:
Ο φακός LWIR (μακροκύματα υπέρυθρου) χρησιμοποιείται ευρέως στον τομέα της θερμικής απεικόνισης.
- Βιομηχανική επιθεώρηση: Οι φακοί LWIR χρησιμοποιούνται ευρέως για διάγνωση σφαλμάτων, προληπτική συντήρηση και έλεγχο ποιότητας στον βιομηχανικό τομέα.
- Ανίχνευση πυρκαγιάς: Οι φακοί LWIR χρησιμοποιούνται ευρέως στα συστήματα ανίχνευσης πυρκαγιάς.
- Ανίχνευση διαρροής θερμότητας σε κτίρια: Οι φακοί LWIR μπορούν να χρησιμοποιηθούν για την αξιολόγηση της θερμικής απόδοσης και την ανίχνευση διαρροής θερμότητας σε κτίρια.
- Παρακολούθηση ασφαλείας: Ο φακός LWIR διαδραματίζει σημαντικό ρόλο στο σύστημα παρακολούθησης ασφαλείας.
- Ιατρική διάγνωση: Η εφαρμογή των φακών LWIR στον ιατρικό τομέα επικεντρώνεται κυρίως στη μέτρηση της θερμοκρασίας και στη διάγνωση θερμικής εικόνας.
Γενικά ερωτήματα:
Ε: Ποια είναι η επωνυμία του φακού LWIR;?
Α1: ΗΛογιστήρας LWIR Είναι από την ZMSH.
Ε2: Ποια είναι η διάμετρος τουΛογιστήρας LWIR?
Α2: Η διάμετροςΤοΛογιστήρας LWIRείναι προσαρμοσμένο.
Ε3: Είναι ηΛογιστήρας LWIRΠιστοποιημένο ROHS;
Α3: Ναι, τοΛογιστήρας LWIRείναι πιστοποιημένο ROHS.
Ε4: Πού είναι ο φακός LWIR;Από;
Α4: ΗΛογιστήρας LWIRΕίναι από την Κίνα.
Ε5: ΠόσαΛογιστήρας LWIRΜπορώ να αγοράσω μια φορά;
Α5: Η ελάχιστη ποσότητα παραγγελίας τηςΛογιστήρας LWIRΕίναι 25 κομμάτια.
