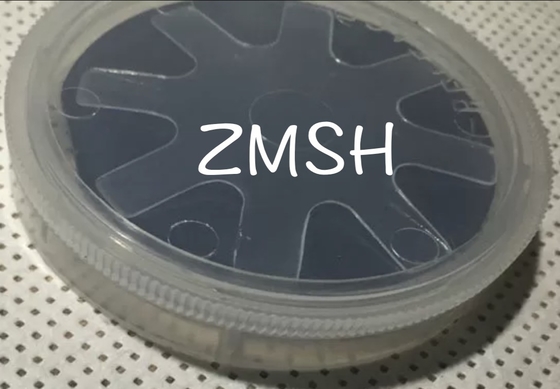

Φωσφορίδιο ινδίου Wafer InP ημιαγωγούς υποστρώματα επιταξιακό πάχος 350um

Φωσφογόνο Ινδίου Wafer InP Ημιαγωγός Υποστρώματα Επιταξιακό 2'' 3' πάχος 350um

ΠεριγραφήΦωσφορίδιο ινδίου:

Τα τσιπ φωσφοριούχου ινδίου (InP) είναι ένα ευρέως χρησιμοποιούμενο υλικό σε οπτοηλεκτρονικές και ημιαγωγικές συσκευές.

• Υψηλή κινητικότητα ηλεκτρονίων: Τα τσιπ φωσφοριδίου ινδίου έχουν υψηλή κινητικότητα ηλεκτρονίων, πράγμα που σημαίνει ότι τα ηλεκτρόνια κινούνται ταχύτερα μέσα από το υλικό.

• Ελεγχόμενες ιδιότητες υλικού: Οι ιδιότητες των πλακιδίων φωσφοριδίου ινδίου μπορούν να ρυθμιστούν με τον έλεγχο της διαδικασίας επιταξιακής ανάπτυξης του υλικού και των τεχνικών ντόπινγκ.

• Ευρυζωνικό κενό: Το πλακάκι φωσφοριδίου ινδίου έχει ευρύζων κενό, επιτρέποντάς του να λειτουργεί στις ορατές και τις υπέρυθρες περιοχές φωτός.

• Υψηλή ταχύτητα μετατόπισης κορεσμού: Η πλάκα φωσφοριδίου ινδίου έχει υψηλή ταχύτητα μετατόπισης κορεσμού, πράγμα που σημαίνει ότι η ταχύτητα μετατόπισης ηλεκτρονίων φτάνει στο μέγιστο κάτω από υψηλό ηλεκτρικό πεδίο.

• Εξαιρετική θερμική αγωγιμότητα: Η πλάκα φωσφοριδίου ινδίου έχει υψηλή θερμική αγωγιμότητα, πράγμα που σημαίνει ότι είναι ικανή να διεξάγει και να διασπά τη θερμότητα αποτελεσματικά,βελτιώνοντας έτσι την αξιοπιστία και τη σταθερότητα των επιδόσεων της συσκευής.

ΧαρακτηριστικάΦωσφορίδιο ινδίου:

Τα τσιπ φωσφοριδίου ινδίου (InP) έχουν κάποια αξιοσημείωτα χαρακτηριστικά που τα καθιστούν ευρέως χρησιμοποιούμενα στην οπτοηλεκτρονική και τους ημιαγωγούς.Τα ακόλουθα είναι μερικά από τα κύρια χαρακτηριστικά των υλικών θραύσης φωσφοριδίου ινδίου:

• Άμεσο κενό ζώνης: Το φωσφορικό ίνδιο έχει χαρακτηριστικό άμεσου κενού ζώνης που το καθιστά εξαιρετικό σε οπτικές συσκευές.

• Ευρύ φάσμα διαχωρισμού ζώνης: Το φωσφορικό ίνδιο έχει ένα ευρύ φάσμα διαχωρισμού ζώνης που κυμαίνεται από το υπέρυθρο έως το υπεριώδες φάσμα.

• Υψηλή κινητικότητα ηλεκτρονίων: Το φωσφορικό ίνδιο έχει υψηλή κινητικότητα ηλεκτρονίων, γεγονός που το καθιστά εξαιρετικό στην ηλεκτρονική υψηλής συχνότητας και την οπτοηλεκτρονική υψηλής ταχύτητας.

• Εξαιρετική θερμική αγωγιμότητα: Το φωσφορικό ίνδιο έχει υψηλή θερμική αγωγιμότητα και μπορεί να εξαλείψει αποτελεσματικά τη θερμότητα.

• Καλή μηχανική και χημική σταθερότητα: Τα τσιπ φωσφοριδίου ινδίου έχουν καλή μηχανική και χημική σταθερότητα και μπορούν να διατηρήσουν τη σταθερότητα και την αξιοπιστία τους σε διαφορετικές περιβαλλοντικές συνθήκες.

• Ρυθμίσιμη δομή ζώνης: Η δομή ζώνης των υλικών φωσφοριδίου ινδίου μπορεί να ρυθμιστεί με τεχνικές ντόπινγκ και κράματος για την κάλυψη των απαιτήσεων διαφορετικών συσκευών.

Τεχνικές παραμέτρουςΦωσφορίδιο ινδίου:

ΕφαρμογέςΦωσφορίδιο ινδίου:

Τα πλακάκια φωσφοριδίου ινδίου (InP) έχουν ένα ευρύ φάσμα εφαρμογών σε οπτοηλεκτρονικά και ημιαγωγικά υποστρώματα:

• Οπτική επικοινωνία: Τα πλακάκια InP χρησιμοποιούνται ευρέως στον τομέα της οπτικής επικοινωνίας για συστήματα επικοινωνίας οπτικών ινών υψηλής ταχύτητας.Οπτικοί διαμορφωτές, οπτικοί δέκτες, οπτικοί ενισχυτές και σύνδεσμοι οπτικών ινών.

• Φωτοηλεκτρονικές συσκευές: Τα πλακάκια InP χρησιμοποιούνται για την κατασκευή φωτοηλεκτρονικών συσκευών όπως φωτοδιόδια, φωτοανιχνευτές, ηλιακά κύτταρα και φωτοσυμπλέκτες.

• Ειδικότερα, τα υποστρώματα InP χρησιμοποιούνται ευρέως στον τομέα των ηλεκτρονικών συσκευών υψηλής συχνότητας.Τα τρανζίστορα υψηλής κινητικότητας ηλεκτρονίων (HEMT) των InP wafes χρησιμοποιούνται για την προετοιμασία συσκευών όπως ενισχυτές υψηλής συχνότητας, διακόπτες ραδιοσυχνοτήτων και ολοκληρωμένα κυκλώματα μικροκυμάτων για εφαρμογές όπως ασύρματες επικοινωνίες, συστήματα ραντάρ και δορυφορικές επικοινωνίες.

• Ενσωματωμένες οπτικές συσκευές: Τα πλακάκια InP χρησιμοποιούνται για την προετοιμασία ολοκληρωμένων οπτικών συσκευών, όπως οπτικοί κυματοδηγοί, οπτικοί διαμορφωτές, οπτικοί διακόπτες και οπτικοί ενισχυτές.

• Έρευνα φωτονικής: Τα πλακάκια InP διαδραματίζουν σημαντικό ρόλο στην έρευνα φωτονικής.

• Εκτός από τις παραπάνω εφαρμογές, τα πλακάκια InP χρησιμοποιούνται επίσης σε άλλους τομείς, όπως η οπτική ανίχνευση, η βιοϊατρική, η αποθήκευση φωτός και τα υποστρώματα ημιαγωγών.

Γενικά ερωτήματα:

Ε1: Ποια είναι η επωνυμία τουInP wafer?
Α1: ΗΤο InP είναικατασκευασμένο από την ZMSH.

Ε2: Ποια είναι η διάμετρος τουInP wafer?
Α2: Η διάμετροςΤο InP είναι2', 3', 4'.

Ε3: Πού είναι τοInP waferΑπό;
Α3: ΗInP waferΕίναι από την Κίνα.

Ε4: Είναι ηInP waferΠιστοποιημένο ROHS;
Α4: Ναι, τοInP wafer είναι πιστοποιημένο ROHS.

Ε5: Πόσοι InPΜπορώ να αγοράσω τηγανίτες μια φορά;
Α5: Η ελάχιστη ποσότητα παραγγελίας τηςInP waferΕίναι 5 κομμάτια.
